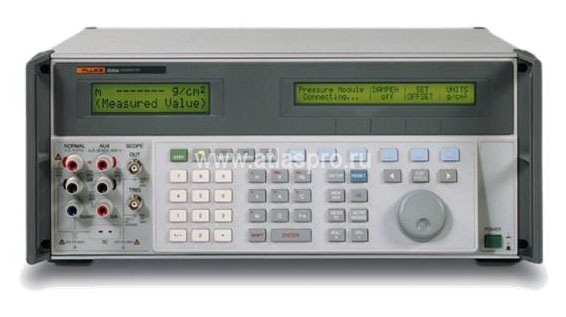

Fluke-5500A калибратор
Многофункциональный калибратор
Многофункциональный калибратор Fluke 5500A генерирует постоянное напряжение и ток, переменное напряжение и ток с различной формой сигнала и гармониками, имеет два независимых выхода напряжения или по одному напряжения и тока. Имитирует мощность с контролем фазы, а также сопротивление, емкость, сигналы термопар и термосопротивлений (RTDs).Fluke 5500A предназначен для калибровки, настройки и поверки цифровых и аналоговых портативных и настольных мультиметров, термометров (термопар и RTD), измерителей мощности, регистраторов данных, токоизмерительных клещей, различных типов самописцев, щитовых измерительных приборов, портативных промышленных калибраторов, анализаторов качества электроэнергии, измерителей сопротивления изоляции, а также многих других приборов. К прибору Fluke 5500А можно заказать несколько опциональных модулей и вспомогательных принадлежностей, которые позволят получить законченное решение для калибровки большинства цифровых и аналоговых осциллографов с полосой до 600 МГц. Поставляемое по отдельному заказу программное обеспечение Fluke 5500/CAL, предназначенные для работы в среде Windows, упрощает документирование процедур, их адекватность и отслеживание соответствия национальным стандартам, как требуется ISO 9000 и другими подобными стандартами качества. Они позволяют регистрировать данные и создавать протоколы результатов калибровки, а также быстро и эффективно калибровать широкий спектр измерительных устройств. Многофункциональный калибратор Fluke 5520А поддерживает все возможности прибора Fluke 5500А, но имеет еще более широкий диапазон применения. Благодаря повышенной точности, расширенным диапазонам характеристик и наличию дополнительных функций (включая ток до 20 А и возможность измерения давления), а также благодаря способности осуществлять калибровку 5,5- и 6,5-разрядных цифровых универсальных измерительных приборов, калибратор Fluke 5520 А представляет собой, по сути целую метрологическую лабораторию.
К прибору Fluke 5520А можно заказать опциональный модуль, который позволяет получить законченное решение для калибровки большинства цифровых и аналоговых осциллографов с полосой до 1.1 ГГц.Встраиваемый в калибратор Fluke 5520А модуль 5520A-PQ позволяет калибровать трехфазные измерители мощности и анализаторы качества электропитания в соответствии со стандартами IEC и других регламентирующих документов
Опции и аксессуары обеспечивают дополнительную гибкость и производительность 5500A и 5520A имееют несколько специальных опций:
- Опциидля калибровки осциллографов до 300 МГц, 600 МГц, или 1.1 GГц.
- Программное обеспечение MET/CAL ® Plus для калибровки и документации поможет автоматизировать процесс калибровки и облегчит составление отчета.
- 5500/CAL это специальная версия ПО MET/CAL ® Plus разработанная для работы с 5500A и 5520A. Т.к. он контролирует инструмент через RS-232, интерфейс IEEE не требуется.
Техничесике характеристики
| 5500A Мультикалибратор | 5520A Высокоэффективный мультикалибратор | |
| Функция | Диапазон Наилучшая точность за 1 год | Диапазон Наилучшая точность за 1 год |
| DC Напряжение | 0 до ± 1020В ± 50*10-6 от установленного значения | 0 до ± 1020В ± 12*10-6 от установленного значения |
| DC Ток | 0 до± 11A ± 0.01% от установленного значения | 0 до ± 20.5A ± 100*10-6 от установленного значения |
| Сопротивление | 0 до 3.29.999 МОм ± 0.009% от установленного значения | 0 до 1100 МОм ± 28*10-6 от установленного значения |
| AC Напряжение | 1 мВ до 1020В 10 Гц до 500 кГц, синус ± 0.03% от установленного значения |
1 мВ до 1020В 10 Гц до 500 кГц, синус ± 120*10-6 от установленного значения |
| AC Ток | 29 mA до 11A 10 Гц до 10 кГц, синус ± 0.06% от установленного значения |
29 mA до 20.5A 10 Гц до 30 кГц, синус ± 0.06% от установленного значения |
| Емкость | 0.33 нФ до 1.1 мФ ± 0.25% от установленного значения | 0.19 нФ до 110 мФ ± 0.25% от установленного значения |
| Термопара (задание и измерение) | -250°C до +2316°C (11 типов ) ± 0.14°C от установленного значения |
-250°C до +2316°C (11 типов ) ± 0.14°C от установленного значения |
| Термосопротивление (задание) | -200 до +630°C (8 типов ) ± 0.03°C от установленного значения |
-200 до +630°C (8 типов ) ± 0.03°C от установленного значения |
| DC Мощность | 109 mВт до 11 кВт ± 0.08% от установленного значения |
10.9 mВт до 20.5 кВт ± 0.023% от установленного значения |
| AC Мощность | 109 mВт до 11 кВт 45-65 Гц, PF=1 ± 0.15% от установленного значения |
10.9 mВт до 20.5 кВт 45-65 Гц, PF=1 ± 0.08% от установленного значения |
| Фаза | 0 до ± 179.99° 10 Гц до 10 кГц ± 0.15° от установленного значения |
0 до ± 179.99° 10 Гц до 30 кГц ± 0.07° от установленного значения |
| Частота | 0.01 Гц до 2.0 МГц ± 25*10-6 от установленного значения | 0.01 Гц до 2.0 МГц ± 2.5*10-6 от установленного значения |
5520A-SC1100 Опции для калибровки осциллографов (для 5520A)
| Функция | Диапазон | Наилучшая точность за 1 год |
| DC Напряжение | 0 до ± 6.6В(50 Ом) 0 до ± 130В(1 МОм) |
+ 0.05% |
| AC Напряжение (Прямоугольник) |
± 1 мВ до ± 6.6В пик-пик (50 Oм) ± 1 мВ до ± 130В пик-пик (1 MOм ) |
+ 0.25% |
| Резкий фронт | 4 мВ до 2.5В пик-пик (50 Ом) | < 300 пс время нарастания |
| Калиброванная синусоида | 50 кГц до 1.1 ГГц | + 1.5% плоскостность |
| Временные отметки | 5c до 2 нс Пик, квадрат, 20% импульс, синус |
+ 3% |
| Генератор сигнала | 1.8 мВ до 55В пик-пик (1 MOm) 1.8 мВ до 2.5В пик-пик (50&W) |
+ 3% |
| Импульсный генератор | 10 мВ до 2.5В – амплитуда 4 нс до 500 нс - ширина 20 мс до 200 нс - период |
+ 5% + 2.5*10-6 |
| TV Синхронизация | NTSC, SECAM, PAL, PAL-M | |
| Входной импеданс | 40 Ом до 1.5 МОм 5 пФ до 50 пФ |
+ 0.1% + 5% |
| Измерение перегрузки | 5В до 9В (DC или AC прямоугольник), 5 до 60 с |
5500A-SC600 Опции для калибровки осциллографов (для 5500A и 5520A)
| Функция | Диапазон | Наилучшая точность за 1 год |
| DC Напряжение | от 0до + 6.6В (50 Ом) от 0 до + 130В (1 МОм) |
+ 0.05% |
| AC Напряжение (Прямоугольник) |
+ 1мВ до + 6.6В пик-пик (50Ом) +1 мВ до + 130В пик-пик (1 МОм) |
+ 0.25% |
| Резкий фронт | 4 мВ до 2.5В пик-пик (50 Ом) | < 300 пс время нарастания |
| Калиброванная синусоида | 50 кГц до 600 МГц | + 1.5% плоскостность |
| Временные отметки | 5c до 2 нс Пик, квадрат, 20% импульс, синус | + 2.5*10-6 |
| Генератор сигнала | 1.8 мВ до 55В пик-пик(1 Мом ) 1.8 мВ до 2.2В пик-пик (50 Ом) 10 Гц до 100 кГц, Прямоугольный, синус, треугольный |
+ 3% |
| Импульсный генератор | 10 мВ до 2.5В – амплитуда, 4 нс до 500 нс - ширина, 20 мс до 150 нс – период |
+ 5% + 2.5*10-6 |
| TV Синхронизация | NTSC, SECAM, PAL, PAL-M | |
| Входной импеданс | 40 Ом до 1.5 МОм 5 пФ до 50 пФ |
+ 0.1% |
| Измерение перегрузки | 5В до 9В (DC или АС – прямоуг.), 5 до 60 с | + 5% |
5500A-SC300 Опции для калибровки осциллографов (для 5500A and 5520A)
| Функция | Диапазон | Наилучшая точность за 1 год |
| DC Напряжение | 0 до + 2.2В (50 Ом) | + 0.25% |
| AC Напряжение (Squarewave) | + 1.8 мВ до + 2.2В пик-пик (50 Ом) + 1.8 мВ до + 105В пик-пик (1 MОм) |
+ 0.25% |
| Резкий фронт | 4.5 мВ до 2.75В пик-пик (50Ом) | < 1 нс время нарастания |
| Калиброванная синусоида | 50 кГц до 300 МГц | + 1.5% плоскостность |
| Временные метки | 5c до 2 нс имп. пила, синус |
+ 25*10-6 |
| Генератор сигнала | 1.8 мВ до 55В пик-пик(1 МОм) 1.8 мВ до 2.2В пик-пик(50 Ом) 10 Гц до 100 кГц Прямоугольный, синус, треугольный |
+ 3% |
Информация для заказа
- 5520A: Высоэффективный мультикалибратор
- 5500A: Мультикалибратор
Опции
- 5500A-SC300:Опция для калибровки осциллографов 300 МГц
- 5500A-SC600:Опция для калибровки осциллографов 600 МГц/300 пс
- 5520A-SC1100: Опция для калибровки осциллографов 1.1 ГГц (5520A только)
Аксессуары:
- 5500A/LEADS: Полный набор выводов
- 5500A/COIL: Катушка 50 витков
- 5500A/CASE: кейс для транспортировки с колесиками
- TC100: Инструментальная тележка
- 5725A: Усилитель (5500A только)
- 5500A/HNDL: боковая ручка
- Y5537: набор для монтажа в стойку
Програмное обеспечение
MET/CAL ® Plus: ПО для управления аи автоматизации калибровки
