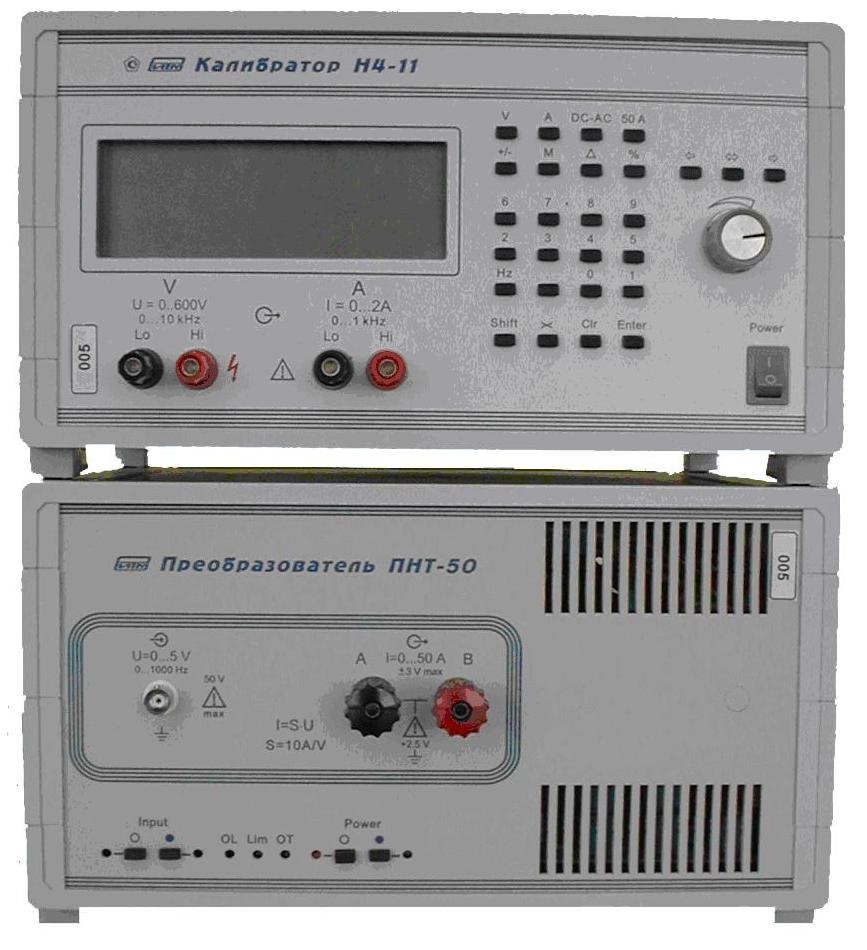

Н4-11 калибратор

Предел (Uп)

Диапазон воспроизведения в значениях устанавливаемой шкалы, В

Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более

Напряжения шумов и пульсаций на выходе калибратора, мВ

Выходное сопротивление, Ом, не более

Нормальный ток нагрузки, мА, не более

Максимальный ток нагрузки, мА

0.2 В

.00010 – 0.20009

0.1 + 0.05

1

0.02

5

100

2 В

0.2001 – 2.0009

0.05 + 0.01

5

0.02

25

100

20 В

02.001 – 20.009

0.05 + 0.005

20

0.02

25

100

200 В

020.01 – 200.09

0.1 + 0.01

200

0.1

25

50

600 В

200.1 – 600.0

0.1 + 0.03

1000

1

5

10

Примечание - U – установленное значение напряжения, Uп – конечное значение предела

Предел (Uп)

Диапазон воспроизведения в значениях устанавливаемой шкалы, В

Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более

10 – 20 Гц

20 – 40 Гц

0,04 – 1.2 кГц

1.2 – 10 кГц

10 – 20 кГц

20 – 33 кГц

0.2 В

.00100 – 0.20009

0.3 + 0.1

0.2 + 0.1

0.2 + 0.1

0.2 + 0.1

0.3 +0.1

0.5+0.1

2 В

0.2001 – 2.0009

0.3 + 0.02

0.2 + 0.02

0.1 + 0.02

0.2+0.02

0.3 +0.03

0.5+0.05

20 В

02.001 – 20.009

0.3 + 0.02

0.2 + 0.015

0.1 + 0.015

0.2+0.02

0.3 +0.03

0.5+0.05

150 В

020.01 – 150.09

0.3 + 0.02

0.2 + 0.02

0.1 + 0.02

0.2+0.02

0.3 +0.03

0.5+0.05

600 В

150.1 – 600.0

-

-

0.3 + 0.1

-

-

-

Другие параметры в режиме воспроизведения переменного напряжения

Предел

Постоянная составля-ющая, мВ, не более

Коэффициент гармоник и шумов, %

Выходное сопротивление, Ом, не более

Нормальный ток нагрузки, мА, не более

Максима-льный ток нагрузки, мА

на частотах, Гц

10 – 20

20 – 40

0.04-10 к

10 – 20 к

20 – 33 к

0.2 В

1

0.5

0.2

0.03

5

100

2 В

1

0.5

0.2

0.15 + 0.02·f

0.03

25

100

20 В

3

0.5

0.2

0.03

25

100

150 В

25

0.5

0.2

0.3

25

50

600 В

1

-

-

0.3

-

-

3

5

10

Примечание – U – установленное напряжение, Uп – конечное значение предела, f - частота в килогерцах

Предел (Iп)

Диапазон воспроизведения в значениях устанавливаемой шкалы

Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более

Ток шумов и пульсаций на выходе калибратора, мА

Выходное сопротивление, кОм

Максимальное сопротивление нагрузки, Ом

Максимальное напряжение на нагрузке, В

20 мА

00.000 – 20.009 мА

0.1 + 0.01

0.01

100

500

3

200 мА

02.001 – 200.09 мА

0.1 + 0.01

0.1

10

50

3

2000 мА

0200.01 – 2000.9 мА

0.1 + 0.01

1

1

5

3

20 А*

02.001– 20.009 А

0.25 + 0.025

50

0.1

0.5

2

50 А*

20.01 – 50.00 А

0.25 + 0.1

150

0.1

0.1

1.5

Примечание – I - установленное значение тока, Iп – конечное значение предела
* Воспроизведение с помощью преобразователя ПНТ-50.

Предел (Iп)

Диапазон воспроизведения в значениях устанавливаемой шкалы

Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более

10 – 20 Гц

20 – 1200 Гц

1.2 – 12 кГц

20 мА

00.000 – 20.009 мА

0.3 + 0.05

0.2 + 0.03

0.2 + 0.05 + 0.05·f

200 мА

02.001 – 200.09 мА

0.3 + 0.05

0.2 + 0.03

0.2 + 0.05 + 0.05·f

2000 мА

0200.01 – 2000.9 мА

0.3 + 0.05

0.2 + 0.03

0.2 + 0.05 + 0.05·f

20 А*

02.001– 20.009 А

0.4 + 0.05

0.25 + 0.03 + 1.5·f

-

50 А*

20.01 – 50.00 А

0.4 + 0.1

0.25 + 0.1 + 1.5·f

-

Другие параметры в режиме воспроизведения силы переменного тока

Предел

Постоянная составляющая, мА

Коэффициент гармоник и шумов, % на частотах, Гц

Выходное сопротивление, кОм

Максимальное сопротивление нагрузки, Ом

Максимальное напряжение на нагрузке, В

10 – 20 Гц

20 – 1200 Гц

1.2 – 12 кГц

20 мА

0.005

0.5

0.2

0.2+0.1·f

50**

500

2

200 мА

0.05

0.5

0.2

0.2+0.1·f

5**

50

2

2000 мА

0.5

0.5

0.2

0.2+0.1·f

0.5**

5

2

20 А*

15

0.5

0.2 + 2·f

-

0.025**

0.5

1.5

50 А*

50

0.5

-

0.025**

0.05

1

Примечание – I - установленный ток, Iп – конечное значение предела, f - частота в килогерцах.
* На выходе преобразователя ПНТ-50
** На частоте 50 Гц

Режим

Обоз-начение

Частота или период

Заполнения

Масштабный коэффициент

Контроль (установка) амплитуды импульсов постоянного тока и уровня сигнала несущей частоты переменного тока

«M0»

Выключено

100% (постоянно включено)

1

Симметричный периодический сигнал

«M1»

8 Гц±0.5 %

50±0.25 %

0.7071

«M2»

12Гц±0.5 %

50±0.25 %

0.7071

Кодо-импульсная последовательность: код «З»

«M3»

1.86±0.02 с (0.538 Гц ±1 %)

И

П

И

П

И

П

0.35±0.01 с

0.12±0.01 с

0.24±0.01 с

0.12±0.01 с

0.24±0.01 с

0.79±0.01 с

Кодо-импульсная последовательность: код «Ж»

«M4»

1.86±0.02 с (0.538 Гц ±1 %)

И

П

И

П

0.35 ±0.01 с

0.12 ±0.01 с

0.6 ±0.01 с

0.79 ±0.01 с

Кодо-импульсная последовательность: код «КЖ»

«M5»

1.86±0.02 с (0.538 Гц ±1 %)

И

П

И

П

0.3 ±0.01 с

0.63 ±0.01 с

0.3 ±0.01 с

0.63 ±0.01 с

Диапазон и погрешность воспроизведения манипулированных сигналов

Предел (Uп или Iп)

Диапазон воспроизведения в значениях устанавливаемой шкалы

Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп)

Воспроизведение напряжения постоянного тока

0.2 В

.00200 – 0.20009 В

1 + 0.5

2 В

0.2001 – 2.0009 В

0.5 + 0.05

20 В

02.001 – 20.009 В

0.5 + 0.05

200 В

020.01 – 200.09 В

0.5 + 0.1

Воспроизведение напряжение переменного тока на частотах

20 Гц – 10 кГц

10 – 33 кГц

0.2 В

.00100 – 0.20009 В

1 + 0.15

1.5 + 0.1

2 В

0.2001 – 2.0009 В

1 + 0.1

1.5 + 0.1

20 В

02.001 – 20.009 В

1 + 0.1

1.5 + 0.1

150 В

020.01 – 150.09 В

1 + 0.1

1.5 + 0.1

Воспроизведение силы постоянного тока

20 мА

00.010 – 20.009 мА

0.5 + 0.1

200 мА

02.001 – 200.09 мА

0.5 + 0.1

2000 мА

0200.01 – 2000.9 мА

0.5 + 0.1

20 А*

02.001 – 20.009 А

1 + 0.1

50 А*

20.010 – 60.000 А

1 + 0.1

Воспроизведение силы переменного тока на частотах

20 – 1200 Гц

1.2 – 12 кГц

20 мА

00.010 – 20.009 мА

0.5 + 0.1

0.5 + 0.1 + 0.05·f

200 мА

02.001 – 200.09 мА

0.5 + 0.1

0.5 + 0.1 + 0.05·f

2000 мА

0200.01 – 2000.9 мА

0.5 + 0.1

1 + 0.1 + 0.05·f

20 А*

02.001 – 20.009 А

1 + 0.1 + 1.5·f

-

50 А*

20.010 – 60.000 А

1 + 0.1 + 1.5·f

-

Примечание - И – импульс (установленный уровень включен), П – пауза (установленный уровень выключен).
* Воспроизведение с помощью преобразователя ПНТ-50
