Н4-7 калибратор
Калибратор универсальный
Прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.

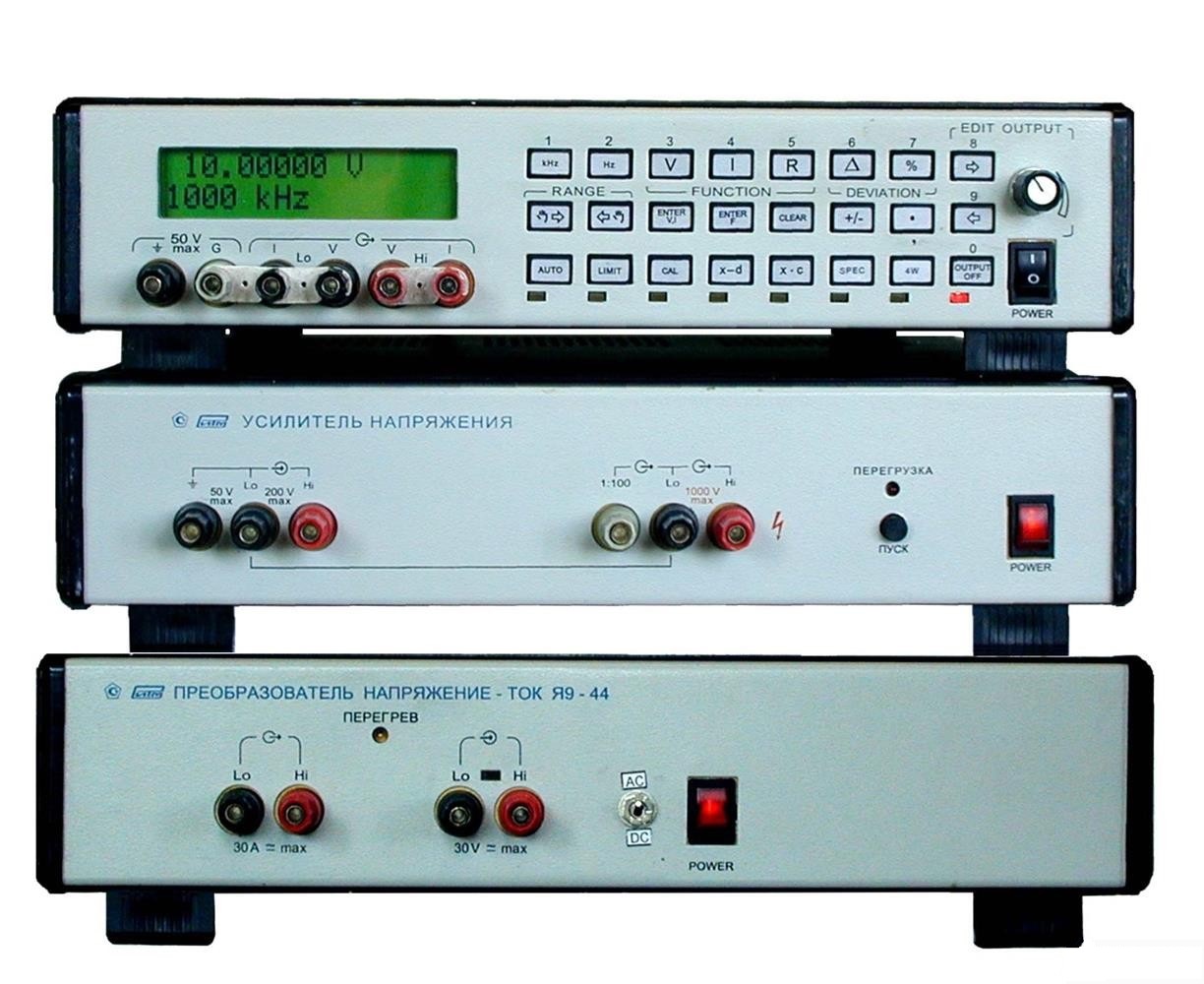

В комплект входят:
- базовый прибор (калибратор)
- усилитель напряжения
- преобразователь напряжение-ток
Среди лучших мировых аналогов прибор отличают уникальные характеристики в режиме калибратора переменного напряжения:
- диапазон частот от 0,1 Гц до 200 кГц;
- разрешающая способность 0,0001 %;
- суточная нестабильность не более 0,001 %;
- погрешность в диапазоне частот от 0,1 Гц до 20 кГц не более ± 0,01 %;
- высокое быстродействие 20 - 50 мс.
Прибор обеспечивает:
- воспроизведение напряжений постоянного тока в диапазоне 0,1 мкВ - 1000 В
- воспроизведение напряжений переменного тока синусоидальной формы в диапазоне (эффективном и частотном):
- воспроизведение силы постоянного тока от 0,1 нА до ± 30 А
- воспроизведение силы переменного тока синусоидальной формы от 0,1 нА до 30 А в диапазоне частот от 0,1 Гц до 10 кГц
- воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 МОм
- воспроизведение отклонений от установленного значения воспроизводимого параметра
Режим воспроизведения напряжения постоянного тока U-
|
Поддиапазон Uп |
Предел допускаемой основной погрешности, % от установленного значения + % от предельного значения поддиапазона (% от U + % от Uп) |
||
|
за 90 дней, t = (tк ± 1) оС |
за 1 год, t = (23 ± 5) оС |
за 3 года, t = (23 ± 5) оС |
|
|
0,2 V 2 V 20 V 200 V 1000V |
0,001 + 0,0004 0,001 + 0,00015 0,0008 + 0,00008 0,0012 + 0,00012 0,0015 + 0,00015 |
0,002 + 0,0005 0,002 + 0,00025 0,002 + 0,00015 0,0025 + 0,00025 0,0035 + 0,0004 |
0,004 + 0,0008 0,004 + 0,0005 0,0035 + 0,0003 0,005 + 0,0005 0,006 + 0,0006 |
tк – температура калибровки
Режим воспроизведения напряжения переменного тока U~
|
Поддиа-пазон, Uп |
Диапазон |
Предел допускаемой основной погрешности, |
|||
|
Напряжений |
Частоты |
За 1 год, t=(23± 5)° С |
За 3 года, t=(23± 5)° С |
||
|
0,2 V |
0,1 |
мкВ - 0,2 В |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100-300 кГц 300 кГц-1 МГц |
0,006 + 0,004 0,02 + 0,004 0,04 + 0,008 0,1 + 0,01 0,2 + 0,02 |
0,009 + 0,005 0,03 + 0,006 0,06 + 0,01 0,15 + 0,015 0,3 + 0,03 |
|
2 V |
1 |
мкВ – 2 В |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100-300 кГц 300 кГц-1 МГц |
0,005 + 0,0005 0,008 + 0,0008 0,012 + 0,0012 0,04 + 0,004 0,2 + 0,02 |
0,01 + 0,001 0,012 + 0,0012 0,018 + 0,0018 0,06 + 0,006 0,3 + 0,03 |
|
20 V |
10 |
мкВ – 20 В |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100-300 кГц 300 кГц-1 МГц |
0,0045 + 0,0004 0,008 + 0,0008 0,012 + 0,0012 0,04 + 0,004 0,2 + 0,02 |
0,008 + 0,0008 0,012 + 0,0012 0,018 + 0,0018 0,06 + 0,006 0,3 + 0,03 |
|
200 V |
100 |
мкВ–140 В |
0,1 Гц – 20 кГц 20 - 50 кГц 50 – 100 кГц |
0,005 + 0,0005 0,015 + 0,0015 0,025 + 0,0025 |
0,01 + 0,001 0,025 + 0,0025 0,035 + 0,0035 |
|
1000 V |
1 1 1 |
мВ–700 В мВ–500 В мВ–200 В |
0,1 Гц - 1 кГц 1 – 10 кГц 10 – 20 кГц 20 – 50 кГц |
0,008 + 0,0008 0,02 + 0,001 0,03 + 0,001 0,03 + 0,001 |
0,015 + 0,001 0,03 + 0,002 0,05 + 0,002 0,05 + 0,002 |
Режим воспроизведения силы постоянного тока I-
|
Поддиапазон Iп |
Предел допускаемой основной погрешности, ± (% от I + % от Iп) |
|
|
1 год, t = (23 ± 5) оС |
3 года, t = (23 ± 5) оС |
|
|
0,2 mА 2 mА 20 mА 200 mА 1 А 20 А 30 А |
0,004 + 0,001 0,004 + 0,0004 0,004 + 0,0004 0,006 + 0,0006 0,01 + 0,001 0,025 + 0,0025 0,05 |
0,008 + 0,002 0,008 + 0,001 0,008 + 0,001 0,01 + 0,0012 0,015 + 0,003 0,05 + 0,005 0,1 |
Режим воспроизведения силы переменного тока I~
|
Поддиапазон Iп |
Диапазон |
Предел допускаемой основной погрешности, ± (% от I + % от Iп) |
||
|
за 1 год, t = (23 ± 5) оС, на частотах |
||||
|
0,1 – 200 Гц |
0,3 – 1 кГц |
1,1 - 10 кГц |
||
|
2 mА 20 mА 200 mА 2 А 20 А 30 А |
1 нА – 2 мА 10 нА – 20 мА 100 нА – 200 мА 1 мкА – 2 А 10 мкА – 20 А 10 мкА – 30 А |
0,015 + 0,0015 0,015 + 0,0015 0,015 + 0,0015 0,025 + 0,0025 0,03 + 0,003 0,1(30 – 200) Гц |
0,03 + 0,003 0,03 + 0,003 0,03 + 0,003 0,06 + 0,006 0,05 + 0,005 0,1 |
0,06 + 0,01 0,06 + 0,01 0,06 + 0,01 0,15 + 0,015 (0,05 + 0,005)f 0,3(1,1 – 5) кГц (свыше 5 кГц не нормируется) |
При трехгодичном межповерочном интервале погрешность увеличивается в 1,5 раза
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СОПРОТИВЛЕНИЙ R
|
Номинальное значение |
Предел допускаемой основной погрешности, %, t = (23 ± 5) оС |
|
|
сопротивления R |
1 год |
3 года |
|
10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм |
0,003 |
0,005 |
|
1 МОм 10 МОм |
0,01 0,03 |
0,03 0,05 |
Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 до 40 оС;
- относительная влажность до 80 % при температуре до 30 оС;
- атмосферное давление 84-106 кПа (630-795 мм рт.ст.);
- напряжение питающей сети (220 ± 22) В частотой 48-62 Гц.
Мощность, потребляемая:
- калибратором Н4-7 – не более 70 ВА
- усилителем напряжения – не более 150 ВА
- усилителем силы тока – не более 380 ВА (при полной нагрузке)
Масса:
- калибратора не более 8,4 кг
- усилителя напряжения - не более 7,9 кг
- усилителя силы тока - не более 7 кг
Габаритные размеры (ширина х высота х глубина):
- калибратора, усилителя силы тока и усилителя напряжения 368 х 80 х 485 мм
Наработка на отказ не менее 10000 ч.
