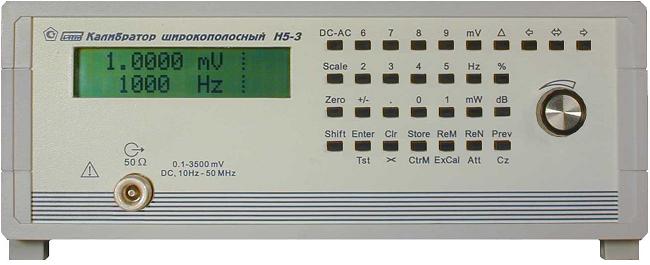

Н5-3 калибратор
Калибратор переменного напряжения широкополосный
Обеспечивает воспроизведение напряжения переменного тока синусоидальной формы в широком диапазоне частот и предназначен для проверки и калибровки вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 (N-соединители). Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.
Основные технические данные:
Воспроизведение напряжения переменного тока
|
Диапазон воспроизведения |
Предел допускаемой основной погрешности при T=Tк ± 5 ° С, ± (% от U + мкВ) на частотах: |
||||||||
|
10 - 20 Гц |
20 - 40 Гц |
40Гц - 100 кГц |
0.1 - 1 МГц |
1 - 3 МГц |
3 - 5 МГц |
5 - 10МГц |
15 МГц, 20 МГц |
30 МГц, 50 МГц |
|
|
С дополнительным внешним аттенюатором “40 дБ” |
|||||||||
|
3 мкВ-200 мкВ |
0.8+1 |
0.6+1 |
0.6+1 |
0.6+1 |
0.8+1 |
0.8+1 |
1 +1 |
нн |
нн |
|
200 мкВ-35 мВ |
0.6+1 |
0.6+1 |
0.6+1 |
0.6+1 |
0.6+1 |
0.8+1 |
0.8+1 |
1+1 |
3+1 |
|
Основной выход |
|||||||||
|
0.1000-1.9999 мВ 2.000-5.999 мВ 6.000-19.999 мВ 20.00-199.99 мВ 200.0-3500.0 мВ |
0.8+1 0.8+5 0.8+5 0.5 0.5 |
0.8+1 0.5+5 0.5+5 0.5 0.3 |
0.5+1 0.5+5 0.5+5 0.5 0.2 |
0.8+1 0.5+5 0.5+5 0.5 0.3 |
0.8+1 0.8+5 0.8+5 0.5 0.5 |
0.8+1 0.8+5 0.8+5 0.8 0.8 |
нн 0.8+5 0.8+5 0.8 0.8 |
нн нн 1 1 1 |
нн нн нн 2 2 |
U - установленное значение напряжения.
Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ± (0.1 % от Uвых + 1 мкВ) или ± 0.01 дБ,
Uвых – выходное напряжение аттенюатора.
Тк – температура калибровки
ррm – миллионная доля
Воспроизведение напряжения постоянного тока
|
Диапазон воспроизведения в значениях отображаемой шкалы |
Предел допускаемой основной погрешности при T=Tк ± 5 ° С, ± (% от U+мкВ) |
Температурный коэффициент не более, ppm/° С |
|
± (0.0000 - 1.9999 мВ) ± (02.000 - 19.999 мВ) ± (020.00 - 199.99 мВ) ± (0200.0 - 3500.0 мВ) |
0.2 % от U + 3 мкВ 0.15 % от U + 3 мкВ 0.1 % от U + 5 мкВ 0.07 % от U + 50 мкВ |
150 100 100 70 |
Примечание – Указанные значения погрешности нормируются:
- без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу калибратора или аттенюатора;
- с нагрузкой и аттенюатором из комплекта поставки прибора, нн – значение погрешности не нормируется.
- Дополнительная температурная погрешность на 10 ° С не превышает половины основной.
Погрешность установки частоты выходного напряжения 2 – 5 %.
Среднее время установления выходного напряжения прибора и частоты 1- 3 с.
Дополнительные возможности
Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):
- мощности в милливаттах на нагрузке 50 Ом;
- мощности в децибелах к милливатту на нагрузке 50 Ом;
- абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;
- отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;
- отношения в процентах к текущему уровню на выходе калибратора;
- отношения в децибелах к текущему уровню на выходе калибратора.
Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.
Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).
Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C (EIA-232D, V.24). Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.
- Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность.
- Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.
