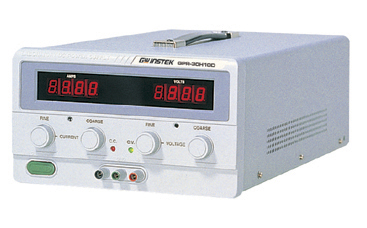

Источник питания GPR-71810HD
18 В 10 А (10 мВ, 10 мА) цифровая индикация тока и напряжения, работа на постоян. и динамич. Нагрузку, масса 18,5 кг
Источники питания постоянного тока линейные серии GPR-H1, GPR-M2
GOOD WILL INSTRUMENT CO., LTD.
- Выходное напряжение до 300 В, выходной ток до 30 А
- Высокая стабильность и малый уровень пульсаций
- Плавная установка выходных параметров регуляторами ГРУБО/ТОЧНО
- Режимы стабилизации тока и напряжения
- Установка предела по току
- Защита от переполюсовки и перегрузки
- 3 ½ цифровая или аналоговая индикация тока и напряжения
- Режим динамической нагрузки
- Элегантный внешний вид
1 GPR-H (до 400Вт) - GPR - 0830HD/1820HD/3510HD/6060D/7550D/11H30D/30H10D
2 GPR-M (до 200Вт) - GPR-1810HD/3060D/6030D
Технические данные:
| ТИП ИНДИКАТОРА | МОДЕЛЬ | ВЫХОДНОЕ НАПРЯЖЕНИЕ, В | ВЫХОДНОЙ ТОК, А |
| ЦИФРОВОЙ | GPR-0830HD | 0…8 | 0...30 |
| GPR-1810HD | 0…18 | 0...10 | |
| GPR-1820HD | 0…18 | 0…20 | |
| GPR-3060D | 0…30 | 0…6 | |
| GPR-3510HD | 0…35 | 0…10 | |
| GPR-6030D | 0…60 | 0…3 | |
| GPR-6060D | 0…60 | 0…6 | |
| GPR-7550D | 0…75 | 0…5 | |
| GPR-11H30D | 0…110 | 0…3 | |
| GPR-30H10D | 0…300 | 0…1 |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | ≤ 0,01% + 3 мВ при изменении напряжения питания, ≤ 0,01% + 5 мВ (< 10 А)/≤ 0,02% + 5 мВ (≥ 10 А) при изменении тока нагрузки |
| Уровень пульсаций | ≤ 1 мВср.кв. в диапазоне 5 Гц…1 МГц | |
| Время установления | ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | ≤ 0,2% + 3 мА при изменении напряжения питания, ≤ 0,2% + 3 мА при изменении напряжения на нагрузке |
| Уровень пульсаций | ≤ 3 мАср.кв. (GPR-M), ≤ 5 мАср.кв. (≤ 20 мА)/≤ 20 мАср.кв. (≤ 50 А) (GPR-H) | |
| ЦИФРОВОЙ ИНДИКАТОР | Формат индикации | 3 разряда, СД-индикатор |
| Дискретность индикации | 10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В), 1 В (Umax ≤ 1800 В)1 мА (Imax ≤ 1,8 А), 10 мА (Imax ≤ 18 А), 100 мА (Imax ≤ 180 А) | |
| Погрешность измерения | ±(0,5% +2 ед.) | |
| Количество индикаторов | 2 (вольтметр, амперметр) | |
| ИЗОЛЯЦИЯ | Корпус - выход | ≥ 20 МОм (500 В) (GPR-M) ≥ 100 МОм (1000 В) (GPR-H) |
| Корпус - сеть | ≥ 30 МОм (500 В) (GPR-M) ≥ 100 МОм (1000 В) (GPR-H) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 В / 120 В / 220 В / 240 В ± 10%, 50 / 60Гц |
| Габаритные размеры | 255 х 145 х 335 мм (GPR-M) 255 х 145 х 420 мм (GPR-H) | |
| Масса | 11,5 кг (GPR-M)18,5 кг (GPR-H) |
