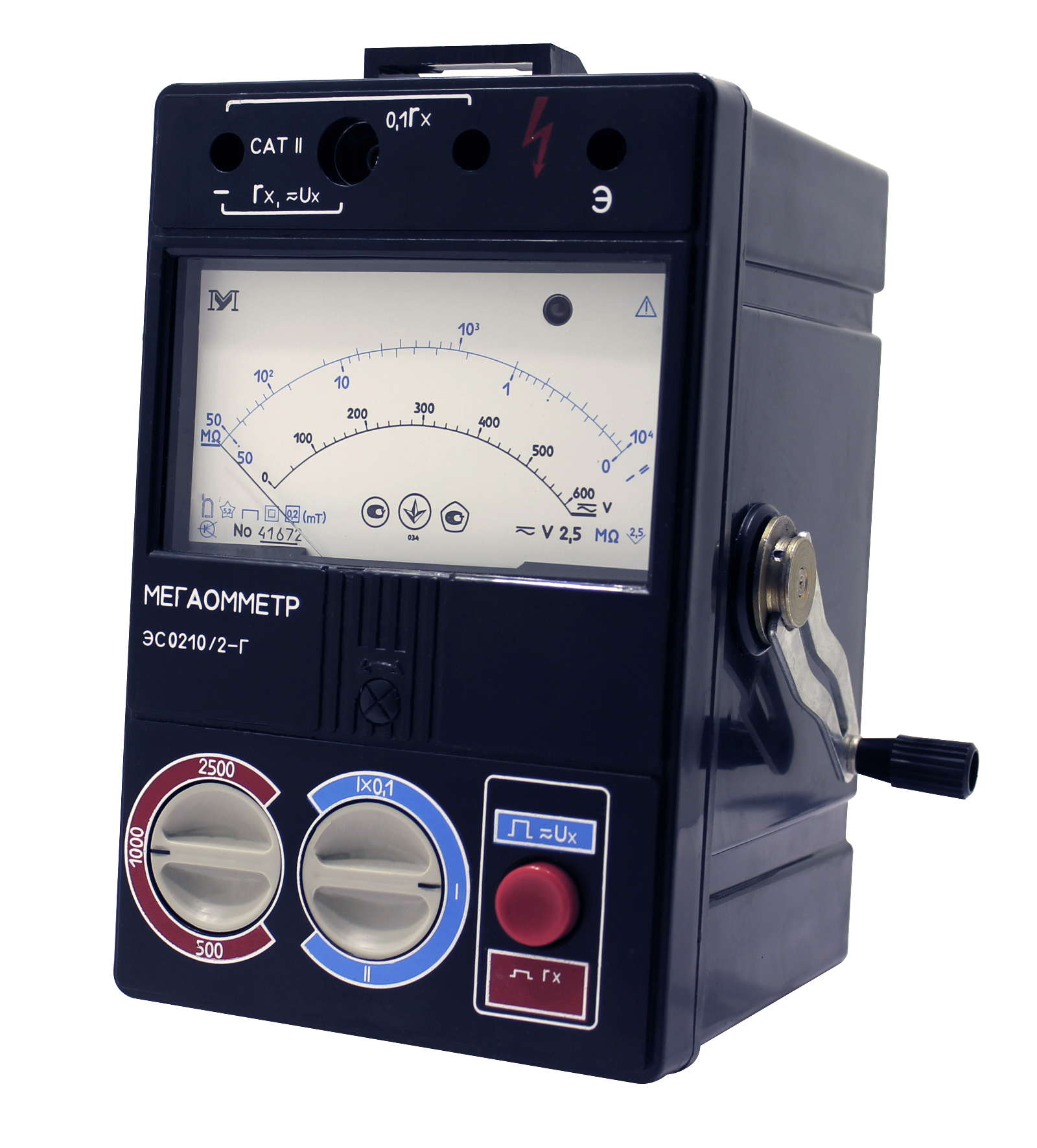

Мегаомметр ЭС0210/2Г
Мегаомметр, 500/1000/2500В, 0- 10 ГОм, питание от генератора, индикация U на объекте
Мегаомметры ЭС0210, ЭС0210-Г предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте.
Мегаомметры обеспечивают разряд емкости объекта после проведения измерения. Обозначение мегаомметров зависит от из исполнения.
|
Обозначение |
Питание |
|
ЭС0210/1 |
От сети |
|
ЭС0210/1Г |
От генератора |
|
ЭС0210/2 |
От сети |
|
ЭС0210/2Г |
От генератора |
|
ЭС0210/3 |
От сети |
|
ЭС0210/3Г |
От генератора |
Технические характеристики
| Диапазон измерений сопротивления изоляции и измерительные напряжения | ||
| Диапазон измеряемых напряжений для всех исполнений, В | 0 – 600 | |
| Обозначение | Сопротивление, МОм | Измерительное напряжение, В |
| ЭС0210/1
ЭС0210/1Г |
0 – 5
5 - 1000 |
100 + 10
250 + 25 500 + 50 |
| ЭС0210/2
ЭС0210/2Г |
0 – 5
0 - 50 50 - 10000 |
500 + 50
1000 + 100 2500 + 250 |
| ЭС0210/3
ЭС0210/3Г |
0 - 50
50 – 10000 500 - 100000 |
500 + 50
1000 + 100 2500 + 250 |
| Класс точности | 2,5 | |
| Предел допускаемой основной погрешности от длины шкалы при измерении сопротивлений, % | + 2,5 | |
| Предел допускаемой основной погрешности от верхнего значения диапазона измерений напряжений, % | + 2,5 | |
| Предел допускаемой основной погрешности от измеряемого сопротивления, (относительная погрешность), % | + 15 | |
| Питание ЭС0210 – от сети переменного тока напряжением 220 + 22В, частотой 50 + 0,5Гц | ||
| Питание ЭС0210-Г – от встроенного электромеханического генератора | ||
| Потребляемая мощность от сети, ВА | Не более 10 | |
| Оперативный ток при закороченных зажимах, мА | В пределах 0,6 + 0,2 | |
| Время установления показаний, сек. | Не более 15 | |
| Режим работы прерывистый | ||
| Средний срок службы | 10 лет | |
| Рабочие условия эксплуатации | ||
| - температура, оС | От – 30 до + 50 | |
| - влажность, % | До 90 | |
| Масса прибора, кг | Не более 1,9 | |
| Габаритные размеры ЭС0210, мм | 120 х 141 х 201 | |
| Габаритные размеры ЭС0210-Г, мм | 155 х 141 х 201 | |
