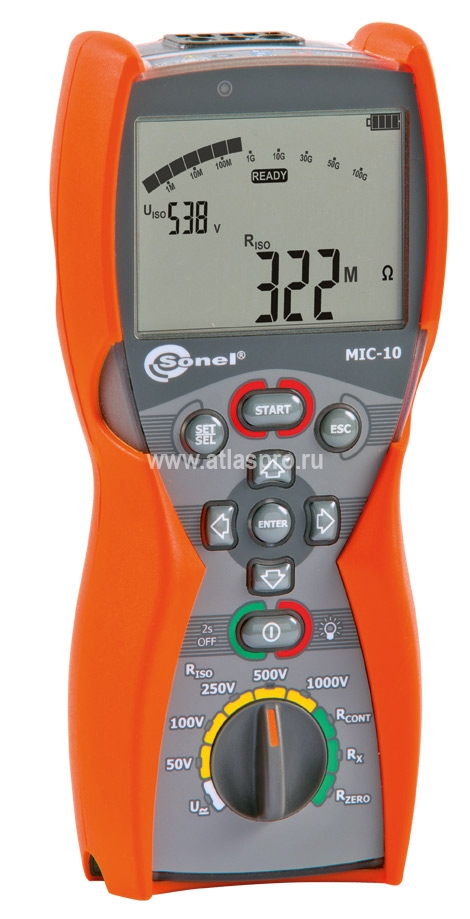

MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
Технические характеристики
| Диапазон |
Разрешение |
Основная погрешность |
| 0,0...299,9 В |
0,1 В |
±(2% и. в. + 6 е. м. р.) |
| 300...600 В |
1 В |
±(2% и. в. + 2 е. м. р.) |
| Диапазон для UN = 50 В |
Разрешение |
Основная погрешность |
| 0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм |
0,001 МОм |
| 10,00...99,99 МОм |
0,01 МОм |
| 100,0...250,0 МОм |
0,1 МОм |
| Диапазон для UN = 100 В |
Разрешение |
Основная погрешность |
| 0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм |
0,001 МОм |
| 10,00...99,99 МОм |
0,01 МОм |
| 100,0...500,0 МОм |
0,1 МОм |
| Диапазон для UN = 250 В |
Разрешение |
Основная погрешность |
| 0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм |
0,001 МОм |
| 10,00...99,99 МОм |
0,01 МОм |
| 100,0...999,9 МОм |
0,1 МОм |
| 1,000...2,000 ГОм |
0,001 ГОм |
| Диапазон для UN = 500 В |
Разрешение |
Основная погрешность |
| 0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм |
0,001 МОм |
| 10,00...99,99 МОм |
0,01 МОм |
| 100,0...999,9 МОм |
0,1 МОм |
| 1,000...4,999 ГОм |
0,001 ГОм |
±(4% и. в. + 6 е. м. р.) |
| Диапазон для UN = 1000 В |
Разрешение |
Основная погрешность |
| 0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм |
0,001 МОм |
| 10,00...99,99 МОм |
0,01 МОм |
| 100,0...999,9 МОм |
0,1 МОм |
| 1,000...4,999 ГОм |
0,001 ГОм |
±(4% и. в. + 6 е. м. р.) |
| 5,00...10,00 ГОм |
0,01 ГОм |
| Диапазон |
Разрешение |
Основная погрешность |
| 1...999 нФ |
1 нФ |
±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ |
0,01 мкФ |
| Диапазон |
Разрешение |
Основная погрешность |
| 0...19,99 Ом |
0,01 Ом |
±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом |
0,1 Ом |
| 200...999 Ом |
1 Ом |
±(4% и.в. + 3 е.м.р.) |
| Диапазон |
Разрешение |
Основная погрешность |
| 0,0...199,9 Ом |
0,1 Ом |
±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом |
1 Ом |
| Дополнительные технические характеристики |
|
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 |
IP67 |
| Питание измерителя |
4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) |
| Габаритные размеры |
220×100×60 мм |
| Масса измерителя |
около 0,6 кг |
| Температура хранения |
–20...+70° C |
| Рабочая температура |
-10...+50° C |
