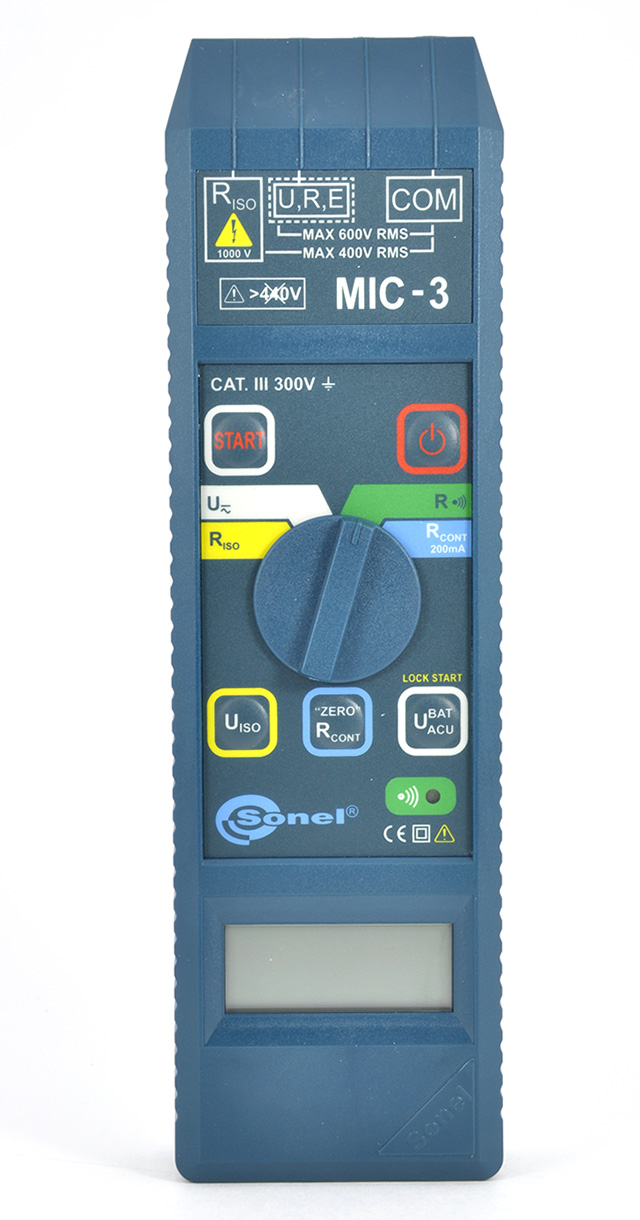

Мегаомметр MIC-3

Измеритель сопротивления изоляции, проводников присоединения к земле и выравнивания потенциалов

Основные характеристики:

• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
• измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
• контроль целостности электрических цепей;
• низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
• саморазряд ёмкости измеренного объекта после окончания измерения;
• автоматический выбор измерительных диапазонов;
• измерение напряжения переменного и постоянного тока;
• акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.

Назначение и область применения:

Предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

Основные техничеcкие характеристики MIC-3

Измерение сопротивления изоляции
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (R_obc [Ом] ≥ 1000*U_N [B]).....- 0 + 10% от заданного значения
Температурная стабильность напряжения............................................меньше чем 0,1% /°C

Для U_N=250 В: 250 кОм...1000 МОм
Диапазон измерения согласно IEC 61557-2

Для U_N=500 В: 500 кОм...1999 МОм
Диапазон измерения согласно IEC 61557-2

Для U_N=1000 В: 1000 кОм...3,0 ГОм
Диапазон измерения согласно IEC 61557-2

Низковольтное измерение активного сопротивления

• Звуковой сигнал для активного сопротивления ниже 10 Ом
• Максимальное напряжение на открытых зажимах - 5 В
• Максимальный ток при замкнутых зажимах - 10 мА

Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11...399 ОМ

• Максимальное напряжение на открытых зажимах - 5,0 В
• Ток при замкнутых зажимах (для U_BAT ≥ 2,4 В) > 200 мА


  Измерение напряжения (между зажимами COM и U, R, E)

  Напряжение постоянного тока

Напряжение переменного тока 45...65 Гц
(синусоидальная форма с наличием гармоник < 2%)
