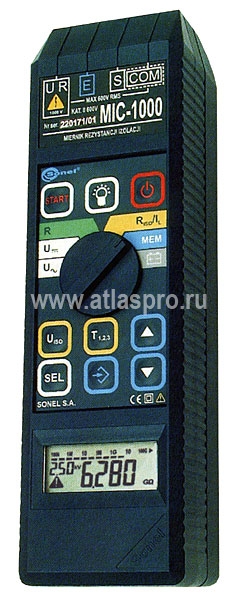

Мегаомметр MIC-1000
Измеритель сопротивления, увлажненности и степени старения электроизоляции
Назначение и область применения:
Предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Основные характеристики:
- измерение сопротивления изоляции до 110 ГОм;
- измерительное напряжение от 50 до 1000 В с шагом 10 В;
- проверка целостности цепи током до 200 мА;
- вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- запоминание установленных значений измерительного напряжения и интервалов времени;
- высокая точность;
- автоматический выбор измерительных диапазонов;
- отображение тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
- измерение напряжения переменного и постоянного тока;
- память 990 результатов измерений;
- передача данных в компьютер.
Технические характеристики
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,00...99,90 кОм |
0,01 кОм |
± (3% и. в. + 20 ед. мл. разряда) |
|
100,0...999,0 кОм |
0,1 кОм |
|
|
1,000...9,990 МОм |
0,001 МОм |
|
|
10,00...99,90 МОм |
0,01 МОм |
|
|
100,0...999,0 МОм |
0,1 МОм |
|
|
1,000...9,990 ГОм |
0,001 ГОм |
|
|
10,00...99,90 ГОм |
0,01 ГОм |
|
|
100,0...110,0 ГОм |
0,1 ГОм |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...Ipmax |
Зависит от диапазона |
-ΔI-, +ΔI+ |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...600 В |
1 В |
± (3% и. в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...600 В |
1 В |
± (3% и. в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,0...99,9 Ом |
0,1 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
100,0...399,9 Ом |
0,1 Ом |
± (4% и. в. + 3 ед. мл. разряда) |
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Питание измерителя |
пакет аккумуляторов типа SONEL NiCd 9,6 В |
|
Температура хранения |
- 20...+ 60°C |
|
Время до самовыключения |
- функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд) - остальные функции измерения....300 секунд |
|
Частота измерений для функции измерения RISO/IL |
около 1 измерения в секунду. |
|
Количество измерений RISO |
мин. 2500 |
|
Дисплей |
жидкокристаллический, 4 цифры высотой 14 мм |
|
Питание |
230 В, 50 Гц |
| Стандартная комплектация: | Индекс |
| Зарядное устройство для аккумуляторов MIC со штеккером 3,5мм (MIC-XX00, LKN-700) | 113431110 |
| Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 227292001 |
| Зажим «Крокодил» изолированный чёрный | 115861044 |
| Провод измерительный 1,2м с разъёмами «БАНАН» чёрный | 113969052 |
| Специальный кабель с четырёхконтактным разъёмом 1 кВ (MIC-1000) | 112411317 |
| Дополнительная комплектация: | Индекс |
| Кабель последовательного интерфейса OPTO-RS-232 (MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 112542007 |
| Пакет аккумуляторов NiCd SONEL 8ECF1800CS (MIC-1000, MIC-2500) | 115399001 |
