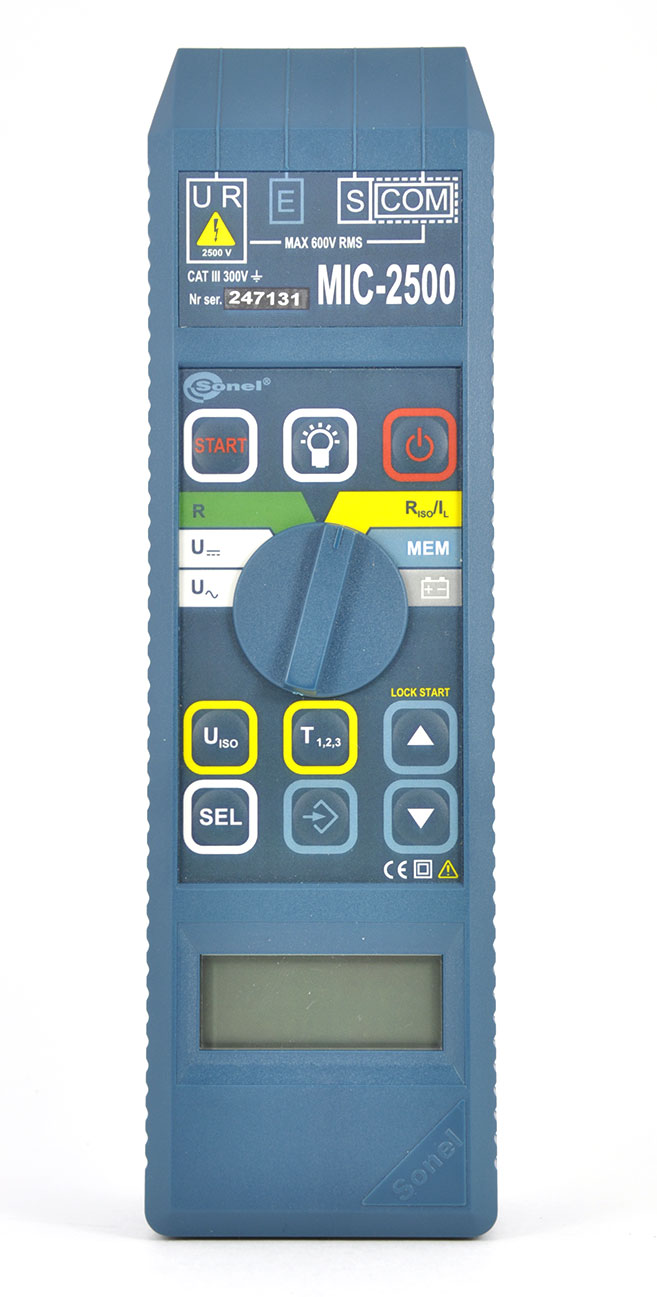

Мегаомметр MIC-2500
Измеритель сопротивления, увлажненности и степени старения электроизоляции
Основные характеристики:
- измерение сопротивления изоляции до 1100 ГОм;
- измерительное напряжение от 50 до 2500 В с шагом 10 В;
- проверка целостности цепи током до 200 мА;
- вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
- высокая точность;
- автоматический выбор измерительных диапазонов;
- отображение тока утечки;
- запоминание установленных значений измерительного напряжения и интервалов времени;
- измерение напряжения переменного и постоянного тока;
- память 990 результатов измерений;
- передача данных в компьютер.
Назначение и область применения:
Предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникациионных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерений в памяти прибора и на компьютере позволяют контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Технические характеристики
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,00...99,90 кОм |
0,01 кОм |
± (3% и. в. + 20 ед. мл. разряда) |
|
100,0...999,0 кОм |
0,1 кОм |
|
|
1,000...9,990 МОм |
0,001 МОм |
|
|
10,00...99,90 МОм |
0,01 МОм |
|
|
100,0...999,0 МОм |
0,1 МОм |
|
|
1,000...9,990 ГОм |
0,001 ГОм |
|
|
10,00...99,90 ГОм |
0,01 ГОм |
|
|
100,0...999,0 ГОм |
0,1 ГОм |
|
|
1000...1100 ГОм |
1 ГОМ |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...Ipmax |
Зависит от диапазона |
-ΔI-, +ΔI+ |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...600 В |
1 В |
± (3% и.в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...600 В |
1 В |
± (3% и. в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,0...99,9 Ом |
0,1 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
100,0...399,9 Ом |
0,1 Ом |
± (4% и. в. + 3 ед. мл. разряда) |
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Питание измерителя |
пакет аккумуляторов типа SONEL NiCd 9,6 В |
|
Температура хранения |
- 20...+ 60°C |
|
Время до самовыключения |
- функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд) - остальные функции измерения....300 секунд |
|
Частота измерений для функции измерения RISO/IL |
около 1 измерения в секунду. |
|
Количество измерений RISO |
мин. 2500 |
|
Дисплей |
жидкокристаллический, 4 цифры высотой 14 мм |
|
Питание |
230 В, 50 Гц |
|
Стандартная комплектация: |
Индекс |
|
Зарядное устройство для аккумуляторов MIC со штеккером 3,5мм (MIC-XX00, LKN-700) |
113431110 |
|
Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) |
227292001 |
|
Провод измерительный 1,2м с разъёмами «БАНАН» чёрный |
113969052 |
|
Зажим «Крокодил» изолированный чёрный |
115861044 |
|
Специальный кабель с четырёхконтактным разъёмом 2,5 кВ (MIC-2500) |
112411318 |
|
Дополнительная комплектация |
Индекс |
|
Кабель последовательного интерфейса OPTO-RS-232 (MZC-303E, MRP-XXX, MIE-500, MIC-XX00) |
112542007 |
|
Пакет аккумуляторов NiCd SONEL 8ECF1800CS (MIC-1000, MIC-2500) |
115399001 |
