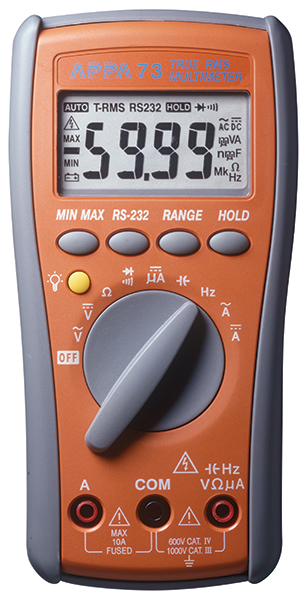

Мультиметр APPA-73
базовая погрешность 0,5 %,U пост.0,1 мВ-1000 В, U пер.1 мВ-750 В (50 Гц-500 Гц True RMS), I пост. 0,1 мкА-600мА,пер. 0,01 мА-600мА(50 Гц-500 Гц True RMS), сопр 0,1 Ом-60 МОм, F 1Гц…60 МГц, С 1пФ...6мФ, прозвон, испытание p-n, 4 разряда (6000),питание 9 В, RS-232, опция кабель IС-70масса 350 гр.
- Измерение постоянного напряжения 0,1 мВ … 1000 В
- Измерение переменного напряжения 1 мВ … 750 В
- Измерение постоянного тока 0,1 мкА … 600 мкА (71), 0,1 мкА … 600 мА (72/73)
- Измерение переменного тока 0,01 мА … 600 мА (72/73)
- Измерение сопротивления 0,1 Ом … 60 Мом
- Измерение ёмкости 1 пФ … 6 мФ
- Измерение частоты 1 Гц … 60 МГц
- Режим удержания показаний и прозвонки-измерения и удержание пиковых значений (75, 77, 79)
- Дополнительная линейная шкала (75, 77, 79)
- RS-232 интерфейс с оптической развязкой (73, 79)
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% |
АРРА 71 |
АРРА72 |
АРРА73 |
АРРА 75 |
АРРА77 |
АРРА79 |
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
600 мВ; 6; 60; 600; 1000 В |
400 мВ; 4; 40; 400; 1000 В |
||||
|
Погрешность |
± (0,5 % + 2 ед. счета) |
||||||
|
Макс. разрешение |
0,1 мВ |
||||||
|
Вх. сопротивление |
10 МОм |
||||||
|
Защита входа |
1000 В |
||||||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
6; 60; 600; 750 В |
400 мВ; 4; 40; 400; 750 В |
||||
|
Погрешность |
± (0,9 % + 5 ед. счета) |
||||||
|
Макс. разрешение |
1 мВ |
0,1 мВ |
|||||
|
Полоса частот |
50…500 Гц |
||||||
|
Входной импеданс |
10 МОм/100 пФ |
||||||
|
Защита входа |
1000 В |
||||||
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
600; 6000 мкА |
600; 6000 мкА; 6; 10 А |
400 мкА |
400; 4000 мкА; 4; 10 А |
||
|
Погрешность |
± (1 % + 2 ед. счета) |
||||||
|
Макс. разрешение |
0,1 мкА |
||||||
|
Защита входа |
600 В |
Предохранитель 10 А/500 В (вход «А»); 600 В (вход «мкА») |
600 В |
Предохранитель 10 А/500 В (вход «А»); 600 В (вход «мкА») |
|||
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
- |
6; 10 А |
4; 10 А |
|||
|
Погрешность |
± (1,5 % + 5 ед. счета) |
± (1,5 % + 5 ед. счета) |
|||||
|
Макс. разрешение |
1 мА |
10 мА |
|||||
|
Полоса частот |
50…500 Гц |
50…500 Гц |
|||||
|
Защита входа |
Предохранитель 10 А/500 В (вход «А»); 600 В (вход «мкА») |
Предохранитель 10 А/500 В (вход «А»); 600 В (вход «мкА») |
|||||
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
600 Ом; 6; 60; 600 кОм; 6; 60 МОм |
400 Ом; 4; 40; 400 кОм;4; 40 МОм |
||||
|
Погрешность |
± (0,7 % + 2 ед. счета) |
||||||
|
Макс. разрешение |
0,1 Ом |
||||||
|
Защита входа |
600 В |
||||||
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания |
200 Ом |
30 Ом |
||||
|
Индикация |
Непрерывный звуковой сигнал частотой 2 кГц |
Непрерывный звуковой сигнал частотой 2 кГц |
|||||
|
Защита входа |
600 В |
||||||
|
ИСПЫТАНИЕ P-N |
Макс. ток теста |
1,5 мА |
|||||
|
Напряжение теста |
3 В |
||||||
|
Защита входа |
600 В |
||||||
|
ЧАСТОТА |
Пределы измерений |
6; 60; 600 кГц; 6; 60 МГц |
4; 40; 400 кГц; 4; 40 МГц |
||||
|
Погрешность |
± (0,01 % + 1 ед. счета) |
||||||
|
Макс. разрешение |
1 Гц |
||||||
|
Защита входа |
600 В |
||||||
|
ЕМКОСТЬ |
Пределы измерений |
6; 60; 600 нФ; 6; 60; 600 мкФ; 6 мФ |
4; 40; 400 нФ; 4; 40; 400 мкФ; 4 мФ; 40мФ |
||||
|
Погрешность |
± (1,9 % + 8 ед. счета) |
||||||
|
Макс. разрешение |
1 пФ |
||||||
|
Защита входа |
600 В |
||||||
|
ОБЩИЕ ДАННЫЕ |
Измерение ср. кв. зн. |
Синусоидальный сигнал |
Сигнал произвольной формы |
Синусоидальный сигнал |
Сигнал произвольной формы |
||
|
Макс. индицируемое число |
6000 |
4000 |
|||||
|
Интерфейс |
- |
RS-232 |
- |
RS-232 |
|||
|
Источник питания |
1,5 В х 2 (тип ААА) |
9 В (тип «Крона») |
1,5 В х 2 (тип ААА) |
9 В (тип «Крона») |
|||
|
Срок службы батареи |
300 ч |
||||||
|
Условия эксплуатации |
Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
||||||
|
Габаритные размеры |
82 х 164 х 44 мм |
||||||
|
Масса |
350 г |
||||||
|
Комплект поставки |
Измерительные провода (2), зажим типа «крокодил» (1), батарея (установлена), защитный чехол, руководство по эксплуатации |
||||||
