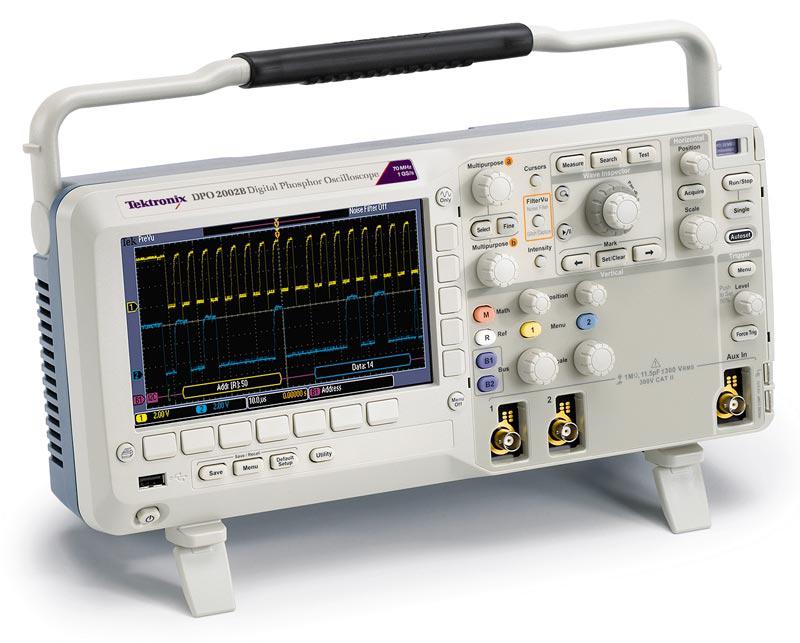

Осциллограф DPO2002B

Осциллограф с цифровым люминофором, 70 МГц, 2 канала, Максимальная частота дискретизации (все каналы) 1 Гвыб./с. Максимальная длина записи (все каналы) 1 млн.точек

Возможности и преимущества

Основные технические характеристики

• Модели с полосой пропускания 70 МГц
• Модели с 2  аналоговыми каналами
• Частота дискретизации 1 Пзыб./с по всем каналам
• Длина записи 1 млн, точек по всем каналам
• Максималвная скорость захвата сигнала 5000 осциллограмм в секунду
• Расширенный набор функций запуска

Простота в обращении

• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
• Перестраиваемый НЧ филвтр FilterVu™ позволяет устранить неже-лательные шумы, сохраняя возможноств захвата ВЧ сигналов
• 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
• Интерфейс пробников TekVPI® поддерживает активные, диффе-ренциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранным цветной XKTFTдисплей с диагоналвю 7 дюймов (180 мм)
• Небольшие размеры и вес - всего 134 мм в глубину при массе 3,6 кг
• Пятилетняя гарантия

Интерфейсы

• Хост-порт USB 2,0 на передней панели облегчает и ускоряет сохранение данных
• Порт USB 2,0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Опциональный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
• Дополнительные возможности запуска и анализа сигналов последовательных шин
• Опции для автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
• Автоматический запуск, декодирование и поиск для сигналов па-раллельных шин
• Многоканальный запуск по времени установки и удержания

Расширенный набор средств для отладки устройств, работающих со смешанными сигналами

Цена осциллографов смешанных сигналов серии MSO/DPO2000B соответствует цене приборов начального уровня, но их полоса пропускания до 200 МГц и частота дискретизации 1 Гвыб./с предоставляют широкие возможности для отладки устройств, возможность анализировать на одном приборе до 20 аналоговых и цифровых сигналов позволяет быстро выявлять проблемы в сложных системах. Осциллографы MSO/DPO2000B стандартной конфигурации обеспечивают длину записи до 1 млн, точек по всем каналам позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени
Благодаря применению системы быстрого поиска и навигации Wave Inspector® и функций автоматизированного анализа сигналов последователвнвк и параллельных шин, осциллографы серии MSO/DPO2000B компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем
