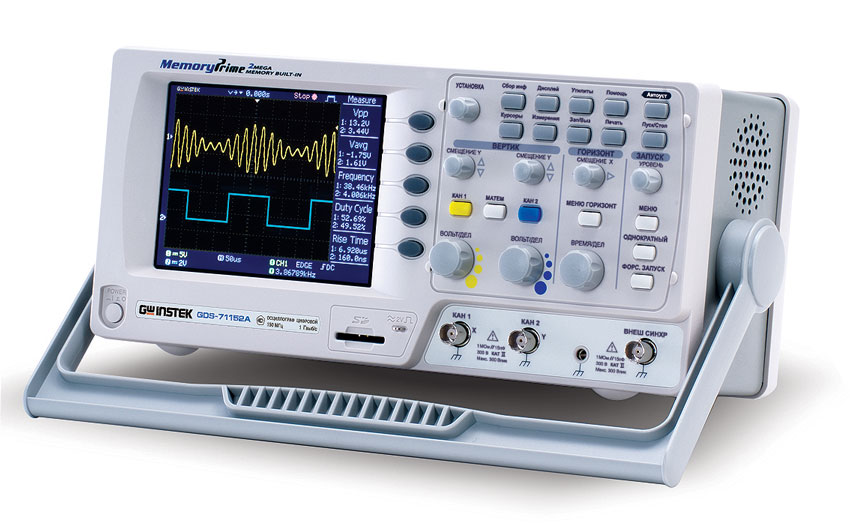

Осциллограф GDS-71152A
Цифровой: 150 МГц; 2 канала; 2 мВ…5 В / дел; 1 нс…10 с / дел; частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); длина записи 1 МБ (2 МБ при объединении); маркерные и авто измерения (15 параметров); функция БПФ; пик. детектор (10 нс); глубокая память (15 осциллограмм, 15 профилей); выделение ТВ строки (PAL/ SECAM/ NTSC); режим XY; цветной TFT дисплей (320 х 240); интерфейсы USB (для управления), SD слот (для карт памяти), масса 2,5 кг
- Полоса пропускания 60, 100 и 150 МГц
- Количество каналов 2
- Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
- Объем памяти 1 Мбайт на канал (2 МБ при объединении)
- Автоматические и курсорные измерения
- Режимы растяжки, самописца и XY
- Синхронизация по длительности импульса и ТВ
- Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
- Память: 15 осциллограмм, 15 профилей
- Интерфейсы: USB 2.0 для управления
- Слот SD (Secure Digital) для сохранения данных на карты памяти
- Цветной TFT-дисплей с регулируемой яркостью
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
71062A |
71102A |
71152A |
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов |
2 |
2 |
2 |
|
Полоса пропускания (-3 дБ) |
0…60 МГц |
0…100 МГц |
0…150 МГц |
|
|
Ограничение полосы пропускания до 20 МГц |
Ограничение полосы пропускания до 20 МГц |
|||
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел (шаг 1-2-5) |
|||
|
Погрешность установки Коткл. |
± 3 % |
|||
|
Время нарастания |
≤ 14 нс |
≤ 5,8 нс |
≤ 3,5 нс |
|
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|||
|
Макс. входное напряжение |
300 В (DC+AС пик, до 1 кГц) |
|||
|
Диапазон смещения |
±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел |
|||
|
Режимы работы |
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
|||
|
Математика |
+, - ;БПФ |
|||
|
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (Кразв.) |
|||
|
Погрешность установки Кразв. |
± 0,01 % |
|||
|
Режимы работы |
Основной, задержанный, ZOOM окна, самописец, X-Y |
|||
|
СИНХРОНИЗАЦИЯ |
Источники синхросигнала |
|||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.) |
|||
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|||
|
Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
|||
|
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали |
|||
|
Частота дискретизации |
250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) |
|||
|
Эквив. частота дискретизации |
25 ГГц |
|||
|
Длина записи |
1 МБ |
|||
|
Пиковый детектор |
10 нс |
|||
|
Режимы работы |
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) |
|||
|
КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Функции |
|||
|
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
Функции по вертикали |
|||
|
Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) |
|||
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс |
|||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
|
Режим X-Y |
Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц |
|||
|
Внутренняя память |
Запись/считывание: 15 осциллограмм; 15 профилей |
|||
|
ОБЩИЕ ДАННЫЕ |
ЖК-дисплей |
|||
|
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
|||
|
Габаритные размеры |
140 х 142 х 310 мм |
|||
|
Масса |
2,5 кг |
|||
|
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2) |
|||
