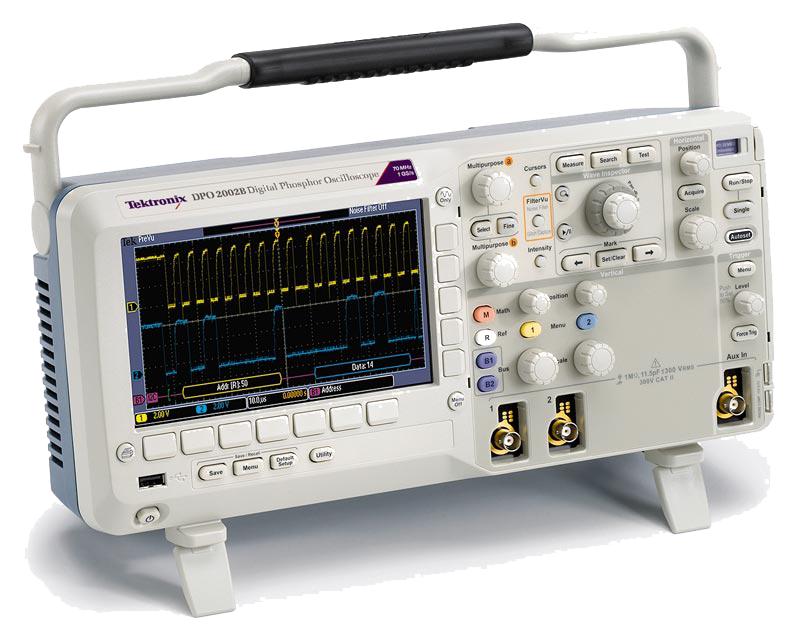

Осциллограф DPO2022B

Осциллограф с цифровым люминофором, 200 МГц, 2 канала, Максимальная частота дискретизации (все каналы) 1 Гвыб./с. Максимальная длина записи (все каналы) 1 млн.точек

Возможности и преимущества

Основные технические характеристики

• Модели с полосой пропускания 200 МГц
• Модели с 2  аналоговыми каналами
• Частота дискретизации 1 Пзыб./с по всем каналам
• Длина записи 1 млн, точек по всем каналам
• Максималвная скорость захвата сигнала 5000 осциллограмм в секунду
• Расширенный набор функций запуска

Простота в обращении

• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
• Перестраиваемый НЧ филвтр FilterVu™ позволяет устранить неже-лательные шумы, сохраняя возможноств захвата ВЧ сигналов
• 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
• Интерфейс пробников TekVPI® поддерживает активные, диффе-ренциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранным цветной XKTFTдисплей с диагоналвю 7 дюймов (180 мм)
• Небольшие размеры и вес - всего 134 мм в глубину при массе 3,6 кг
• Пятилетняя гарантия

Интерфейсы

• Хост-порт USB 2,0 на передней панели облегчает и ускоряет сохранение данных
• Порт USB 2,0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Опциональный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
• Дополнительные возможности запуска и анализа сигналов последовательных шин
• Опции для автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
• Автоматический запуск, декодирование и поиск для сигналов па-раллельных шин
• Многоканальный запуск по времени установки и удержания

Расширенный набор средств для отладки устройств, работающих со смешанными сигналами

Цена осциллографов смешанных сигналов серии MSO/DPO2000B соответствует цене приборов начального уровня, но их полоса пропускания до 200 МГц и частота дискретизации 1 Гвыб./с предоставляют широкие возможности для отладки устройств, возможность анализировать на одном приборе до 20 аналоговых и цифровых сигналов позволяет быстро выявлять проблемы в сложных системах. Осциллографы MSO/DPO2000B стандартной конфигурации обеспечивают длину записи до 1 млн, точек по всем каналам позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени
Благодаря применению системы быстрого поиска и навигации Wave Inspector® и функций автоматизированного анализа сигналов последователвнвк и параллельных шин, осциллографы серии MSO/DPO2000B компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем

Тщательно продуманный набор функций ускоряет все этапы отладки
Осциллографы серии MSO/DPO2000B предлагают широкий набор функций, ускоряющих все этапы отладки - от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа их характеристик и поведения вашего устройства

Обнаружение
Для того чтобы устранить проблему нужно ее локализовать Каждому инженеру-конструктору приходится тратить время на поиск проблем в разрабатываемом устройстве, что при отсутствии необходимых инструментов превращается в весьма утомительный и трудоемкий процесс.
Осциллографы серии MSO/DPO2000B предлагают полный набор функций визуализации, позволяя глубже понять истинные процессы происходящие в вашем устройстве. Возможность захвата сигналов со скоростью 5000 осциллограмм в секунду позволяет быстро заметить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев. Дисплей с цифровым люминофором показывает историю активности сигнала, окрашивая в более яркие цвета те области экрана, где сигнал появляется чаще что позволяет визуально оценивать частоту появления аномалий

Захват
Обнаружение сбоев устройства - это лишь первый шаг. Теперь нужно захватить интересующее событие и установить причину его возникновения
В осциллографах серии MSO/DPO2000B предусмотрен полный набор режимов запуска, в том числе запуск по поврежденным импульсам, по логическим комбинациям параметров, по длительности импульса или глитча, по нарушению условий установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн, точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.
Широкие возможности осциллографов серии MSO/DPO2000B -от запуска по содержимому конкретного пакета до автоматического декодирования разных форматов данных - обеспечивают поддержку самого широкого в своем классе набора последовательных шин - I2C, SPI, CAN, LIN, RS-232/422/485/UART Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня
Для более глубокой диагностики взаимодействий системного уровня в сложных встраиваемых системах, осциллографы серии MSO2000B, кроме аналоговых, имеют 16 цифровых каналов. Поскольку эти цифровые каналы полностью интегрированы в схему осциллографа, вы можете осуществлять запуск от любых входных каналов, автоматически связывая по времени все аналоговые цифровые и последовательные сигналы

Поиск
Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что длина записи достигает миллиона точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм
Осциллографы серии MSO/DPO2000B предлагают наиболее совершенные в отрасли средства поиска и навигации, реализованные в виде инновационной панели управления Wave Inspector®, Эта панель ускоряет панорамирование и растяжение фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, вы можете перемещаться из одного конца записи в другой за считанные секунды. Специальные маркеры позволяют отметить любое место, куда вы хотите вернуться в дальнейшем. Можно также выполнять автоматический поиск по заданным критериям. Wave nspector мгновенно просматривает всю запись, включая аналоговые, цифровые и последовательные данные. По пути он автоматически отмечает все появления указанного события и позволяет быстро перемещаться между ними

Анализ
Для того чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Эта задача может потребовать самых разнообразных измерений - от простой проверки длительности фронтов и импульсов до сложного анализа ослабления мощности и исследования источников шумов
Осциллографы серии MSO/DPO2000B предлагают всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений и быстрое преобразование Фурье, Имеются также специальные программные средства анализа сигналов последовательных шин

Технология цифрового люминофора
Технология цифрового люминофора, используемая в осциллографах серии MSO/DPO2000B, позволяет глубже понять истинные процессы, происходящие в вашем устройстве. Высокая скорость захвата - более 5000 осциллограмм в секунду - обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого
Осциллограммы накладываются друг на друга, причем те участки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие сигналы
