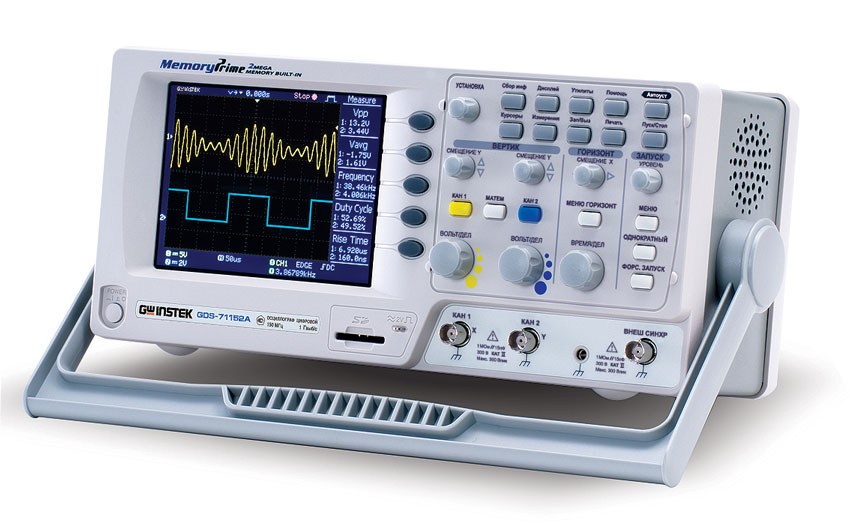

Осциллограф GDS-71102A

Цифровой: 100 МГц; 2 канала; 2 мВ…5 В / дел; 1 нс…10 с / дел; частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); длина записи 1 МБ (2 МБ при объединении); маркерные и авто измерения (15 параметров); функция БПФ; пик. детектор (10 нс); глубокая память (15 осциллограмм, 15 профилей); выделение ТВ строки (PAL/ SECAM/ NTSC); режим XY; цветной TFT дисплей (320 х 240); интерфейсы USB (для управления), SD слот (для карт памяти), масса 2,5 кг

• Полоса пропускания 60, 100 и 150 МГц
• Количество каналов 2
• Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
• Объем памяти 1 Мбайт на канал (2 МБ при объединении)
• Автоматические и курсорные измерения
• Режимы растяжки, самописца и XY
• Синхронизация по длительности импульса и ТВ
• Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
• Память: 15 осциллограмм, 15 профилей
• Интерфейсы: USB 2.0 для управления
• Слот SD (Secure Digital) для сохранения данных на карты памяти
• Цветной TFT-дисплей с регулируемой яркостью

• Технические данные:

  ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	71062A	71102A	71152A
  КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ	Число каналов	2	2	2
  	Полоса пропускания (-3 дБ)	0…60 МГц	0…100 МГц	0…150 МГц
  		нет		Ограничение полосы пропускания до 20 МГц
  	Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
  	Погрешность установки Коткл.	± 3 %
  	Время нарастания	≤ 14 нс	≤ 5,8 нс	≤ 3,5 нс
  	Входной импеданс	1 МОм (± 2 %) / 16 пФ
  	Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
  	Диапазон смещения	±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел
  	Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
  	Математика	+, - ;БПФ
  КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ	Коэф. развертки (Кразв.)
  	Погрешность установки Кразв.	± 0,01 %
  	Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
  СИНХРОНИЗАЦИЯ	Источники синхросигнала
  	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
  	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
  	Чувствительность синхронизации	0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
  АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ	Разрешение по вертикали
  	Частота дискретизации	250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
  	Эквив. частота дискретизации	25 ГГц
  	Длина записи	1 МБ
  	Пиковый детектор	10 нс
  	Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
  КУРСОРНЫЕ ИЗМЕРЕНИЯ	Функции
  АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ	Функции по вертикали
  	Функции по горизонтали	f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%)
  ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ	Интерфейс
  	Автоустановка	В/дел, с/дел, параметры синхросигнала
  	Режим X-Y	Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
  	Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
  ОБЩИЕ ДАННЫЕ	ЖК-дисплей
  	Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
  	Габаритные размеры	140 х 142 х 310 мм
  	Масса	2,5 кг
  	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2)
