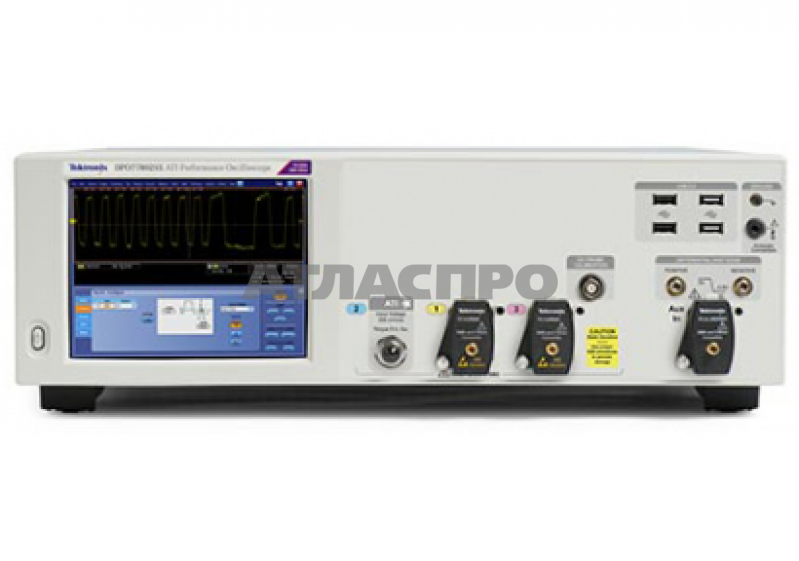

Осциллограф DPO73304SX

Аналоговая полоса пропускания 33 ГГц. Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени 100 Гвыб./с, 10 пс/выб. в режиме реального времени

Возможности и преимущества

• Высокое качество сигнала и превосходное отношение сигнал/ шум
• Стабильная и точная синхронизация каналов для высококачественного анализа сигналов
• Компактный и масштабируемый прибор для создания гибких конфигурируемых систем

Введение
Осциллографы серии DPO70000SX обладают наилучшими характеристиками в режиме реального времени в сверхширокой полосе частот.

• Для захвата сигналов с частотой до 70 ГГц в режиме реального времени с минимальным уровнем шума используется запатентованная Tektronix технология ATI
• Компактный корпус высотой 5% дюймов (3U) можно использовать для создания масштабируемых многоканальных систем
• Точность измерений и масштабирование обеспечиваются с помощью шины межприборной синхронизации UltraSync
• Улучшенный запуск по перепаду в полосе >25 ГГц, новая уникальная функция запуска по огибающей

В когерентных оптических линиях дальней связи, высокоскоростных каналах 400 Гбит/с и в широкополосной радиосвязи важно захватывать сигналы с высокой точностью и низким уровнем шума. В самой передовой модели DPO77002SX используется архитектура ATI (асинхронное чередование во времени), обеспечивающая сбор данных в режиме реального времени в полосе 70 ГГц с частотой дискретизации 200 Гвыб./с (разрешение 5 пс). Эта симметричная архитектура, запатентованная Textronix, обеспечивает значительное снижение шума по сравнению с известными методами чередования полос пропускания. Осциллографы серии DPO70000SX обладают минимальным в отрасли уровнем собственных шумов, высочайшим качеством и функциями для расширенного анализа модуляции сложных оптических сигналов, анализа джиггера и шума в высокоскоростных последовательных интерфейсах и анализа частоты, фазы и модуляции широкополосных РЧ сигналов.

Интерфейсы

• Хост-порты USB на передней и задней панелях облегчают и ускоряют сохранение данных, распечатку и подключение клавиатуры и мыши
• Встроенный порт Ethernet 10/100/1000 для подключения к локальной сети
• Интерфейсы внешнего дисплея для подключения монитора или проектора

Области применения

• Анализ модуляции когерентных оптических сигналов
• Сбор и анализ данных для проведения научных исследований в различных областях

Архитектура ATI обеспечивает минимальный уровень шума
В современных осциллографах реального времени преобразование сверхширокополосных сигналов в цифровую форму выполняется посредством распределения входного сигнала между двумя трактами АЦП и последующей обработки цифровым сигнальным процессором для реконструкции исходного сигнала. В отличие от ранее разработанных схем, запатентованная компанией Tektronix уникальная архитектура ATI основана на симметричном методе, при котором полный сигнал подается в оба тракта АЦП, что способствует уменьшению собственного шума прибора.
На структурной схеме показано, что входной сигнал подается на специализированную ИС ATI, в которой он дискретизируется и поочередно подается в каждый тракт АЦП. Тактовый сигнал с частотой 75 ГГц эффективно выполняет операцию "свертки" входного сигнала до частоты 37,5 ГГц перед его преобразованием в цифровую форму. Каждый тракт АЦП работает с частотой дискретизации 100 Гвыб./с, а полоса спектра после свертки не превышает 40 ГГц, чтобы выполнить условие теоремы Котельникова. Чередование фазы дискретизатора приводит к инверсии фазы сигнала в одном тракте АЦП, что обеспечивает точную реконструкцию конечного оцифрованного сигнала.

При наличии двух копий оцифрованного полного сигнала можно выполнить обратную свертку спектра сигнала с использованием процедуры цифровой обработки, аналогичной дискретизации, и объединить эти копии для реконструкции входного сигнала. При объединении двух копий сигнала выполняется эффективное усреднение, чтобы уменьшить случайный шум. Инверсия фазы в процессе дискретизации приводит к непосредственному взаимному подавлению компонент ПЧ, что упрощает реконструкцию и калибровку сигнала.

Таким образом архитектура ATI увеличивает отношение сигнал/шум прибора по сравнению с известными методами цифрового чередования полос пропускания. При чередовании полос пропускания входной сигнал непосредственно делится на верхнюю и нижнюю полосы частот. Такое деление сигнала приводит к необходимости понижающего преобразования верхней полосы частот перед АЦП, в то время как нижняя полоса частот непосредственно подается на АЦП. Асимметричный подход затрудняет реконструкцию и калибровку сигнала и приводит к появлению фазовых или частотных искажений. При таком делении сигнала невозможно уменьшить шум. Эти проблемы исключаются при применении уникальной симметричной архитектуры, которую использует технология ATI.
Компактный осциллограф с высочайшими характеристиками
Модели серии DPO70000SX весьма компактны, что позволяет повысить эффективность использования рабочего пространства и расширить возможности размещения. С помощью осциллографов серии SX можно собирать данные в режиме реального времени в сверхширокой полосе частот, при этом можно использовать большие внешние мониторы, применять различные средства автоматизации и дистанционно анализировать собранные данные.
Компактные автономные осциллографы серии DPO70000SX не только выполняют те же функции, что и настольные осциллографы серии DPO70000DX, но и имеют в два раза меньшую высоту за счет использования внешнего дисплея, клавиатуры и мыши. На осциллографах серии SX можно запускать приложения расширенного анализа и, как и настольные приборы, они выполняют автоматизированные измерения с использованием встроенной системы управления или внешнего компьютера.
Осциллограф DPO77002SX70 ГГц, использующий технологию ATI, может работать в одноканальном режиме с полосой пропускания 70 ГГц и частотой дискретизации 200 Гвыб./с или двухканальном режиме с полосой пропускания 33 ГГц и частотой дискретизации 100 Гвыб./с по каждому каналу. Прибор оснащен малошумящим входом ATI с разъемом 1,85 мм для подачи сигналов с частотой до 70 ГГц, а также универсальным входом TekConnect для подачи сигналов с частотой до 33 ГГц с помощью пробников или понижающих преобразователей.

Уровень собственного шума и джиттера
Абсолютно новый генератор тактовых сигналов имеет чрезвычайно низкий джиттер (65 фс_ср.кв.), который в сочетании с очень низким уровнем шума, обеспечиваемым технологией ATI, позволяет минимизировать общий уровень собственного шума и джиттера в модели DPO77002SX. При полном диапазоне 300 мВ уровень собственного шума и джиттера равен 123 фс_ср.кв., что даже меньше, чем у приборов с меньшей полосой пропускания.
На рисунке показан анализ джиттера синусоидального сигнала с частотой 67 ГГц, поданного на вход ATI. Мы видим незакрытый глаз со случайным джиттером <80 фс_ср.кв.

Модель DPO73304SX имеет конфигурацию с 2 каналами с полосой 33 ГГц и частотой дискретизации 100 Гвыб./с или конфигурацию с 4 каналами с полосой 23 ГГц и частотой дискретизации 50 Гвыб./с для захвата данных в режиме реального времени. По этим характеристикам данная модель соответствует настольной модели DPO73304DX, но выгодно отличается от нее компактностью.
Все модели серии DPO70000SX обладают великолепными характеристиками запуска, характерными для осциллографов реального времени, в частности возможностью запуска по перепаду в полосе >25 ГГц и по глитчу длительностью <30 пс. Новая функция запуска по окну использует для запуска огибающую пакетов РЧ сигнала с возможностью указания длительности огибающей. Превосходные характеристики таймера, измеряющего длительность импульсов, обеспечивают высокоточное выделение битов указанной ширины в высокоскоростных потоках последовательных данных и обнаружение рантов в псевдослучайных сигналах. Осциллографы серии DPO70000SX имеют дополнительный вход внешнего запуска по перепаду с малым джиттером, который предусматривает использование принадлежностей TekConnect для согласования разнообразных сигналов.

Высота в два раза меньше, чем у настольных моделей
Приборы серии DPO70000SX имеют высоту 5%" (3U), что позволяет оптимально использовать рабочее пространство и легко изменять конфигурацию контрольно-измерительного оборудования. Два прибора DPO70000SX, установленные в стойку, имеют высоту, меньшую высоты аналогичных настольных приборов, а по характеристикам превосходят их.

Полнофункциональный осциллограф
С этого все начинается.
Компактные модели серии SX представляют собой полнофункциональные высококачественные осциллографы. Они могут непосредственно работать с приложениями Tektronix для расширенного анализа джиттера, шума, оптической модуляции или спектрального анализа без использования отдельного компьютера.

Привычные органы управления в любом удобном месте
С помощью дополнительной передней панели DPO7AFP пользователь может управлять осциллографом, не используя переднюю панель прибора.

Панель DPO7AFP снабжена теми же органами управления, которые имеются в настольных приборах серий DPO/DSA/MSO/7000/70000, и выполнена в виде отдельного периферийного устройства с интерфейсом USB. Если передняя панель осциллографа недоступна, то им можно управлять с дополнительной панели.

Доступ к осциллографу через удаленный рабочий стол
Доступ к осциллографам серии DPO70000SX, как и ко всем современным настольным моделям осциллографов серий DPO/ MSO70000, может осуществляться по сети с помощью приложения Windows® Remote Desktop (удаленный рабочий стол). Используйте это приложение для доступа к осциллографу из любой лаборатории в любой точке мира.

Прецизионная синхронизация многоприборных систем
Приборы серии DPO70000SX оснащены шиной межприборной синхронизации UltraSync. Эта шина используется для синхронизации тактовой частоты, запуска и пуска-останова измерений нескольких приборов подобно тому, как это выполняется в моноблочных приборах. В комплект поставки прибора входят кабели UltraSync длиной 1 м и 2 м для создания необходимой конфигурации измерительной системы и обеспечения надежной синхронизации входящих в систему приборов.
