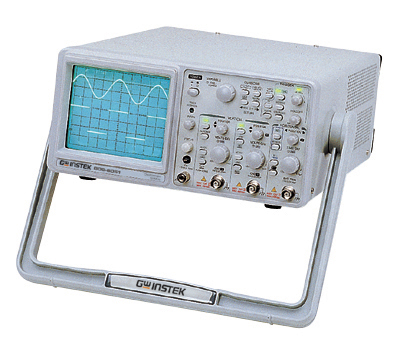

Осциллограф GRS-6032 A
2 канала, полоса пропускания 30 МГц, аналоговый и цифровой режимы работы, частоты дискретизации до 20 Мвыборок/с, эквивалентная частота дискретизации до 500 Мвыборок/с, коэффициент развертки от 10 нс/дел. до 20 с/дел., коэффициент отклонения от 1 мВ/дел до 20 В/дел., курсорные измерения, ТВ-синхронизация, интерфейс RS-232C
- Полоса пропускания 30 МГц, 2 канала
- Макс. частота дискретизации: 100 Мвыб/с; эквив. 500 МВыб/с
- Объем памяти на канал 2 К
- Задержка запуска развертки (0… 10 делений)
- Развертка медленных сигналов (0,2…100 с/дел)
- Пик. детектор (> 25 нс), усреднение (2…256), сглаживание
- Курсорные измерения (ΔV, ΔT, 1/ΔT)
- Одновременная индикация основной и растянутой развертки
- Растяжка развертки (х5, х10, х20)
- ТВ синхронизация (строка, кадр)
- Автовыбор источника синхросигнала в 2-канальном режиме
- Выход канала 1
- Запись в память до 10 осциллограмм, до 10 профилей
- Интерфейс RS-232С
- Собран по SMT технологии
Технические данные:
| Характеристики | Параметры | Значения |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (- 3 дБ) | 0…30 МГц (0...7 МГц при 1 мВ/дел, 2 мВ/дел) |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…20 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3% (5 мВ/дел...20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза (до 50 В/дел.) | |
| Входной импеданс | 1 МОм / 25 пФ | |
| Макс. входное напряжение | 400 В (DC + ACпик, до 1 кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
| Погрешность установки Кразв. | ± 3 % ± 5 % при растяжке х5, х10; ± 8% при растяжке х20 | |
| Макс. значение Кразв. | 50 нс/дел. (10 и 20 нс/дел. не калибровано) | |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза (до 1,25 с/дел.) | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (кадр, строка) | |
| Фильтры синхронизации | Связь по переменному току, ФНЧ, ФВЧ | |
| Уровень внеш. синхросигнала | До 400 В (DC + ACпик, до 1 кГц) | |
| Вход внешней синхронизации | 1 МОм / 25 пФ | |
| СБОР ДАННЫХ | Разрешение по вертикали | 8 бит (АЦП на каждый канал) |
| Макс. частота дискретизации | 100 МГц (однокр. сигнал); 500 МГц (периодич. сигнал) | |
| Полоса пропускания (- 3 дБ) | 0…30 МГц (периодич. сигнал); 0…25 МГц (однокр. сигнал) | |
| Длина записи | 2 К на канал (1 К на канал при эквив. дискретизации) | |
| Коэф. развертки (Кразв.) | В реальном времени: 1 мкс…0,1 с/дел. В эквив. времени: 0,2…0,5 мкс/дел. Самописец: 0,2…100 с/дел. | |
| Растяжка Кразв. | х5, х10, х20 с векторной или точечной интерполяцией | |
| Разрешение отображения | 25 точек/дел. по вертикали, 100 точек/дел. по горизонтали | |
| Режимы сбора данных | Выборка, пик. детектор (> 25 нс), усреднение (2 /…/ 256) | |
| Память | 10 осциллограмм | |
| X-Y ВХОД | Полоса пропускания (- 3 дБ) | 0…500 кГц (канал 1 - Х; канал 2 - Y) |
| Коэф. отклонения | 1 мВ/дел…20 В/дел. | |
| Разность фаз X-Y | < 3° в диапазоне 0…50 кГц | |
| ЭЛТ | Размер экрана | 8 x 10 дел. (1 дел = 10 мм) |
| Напряжение ускорения | 2 кВ | |
| Регулировки | Яркость, фокусировка, подсветка | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц |
| Габаритные размеры | 275 х 130 х 370 мм | |
| Масса | 8,5 кг | |
| Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) |
