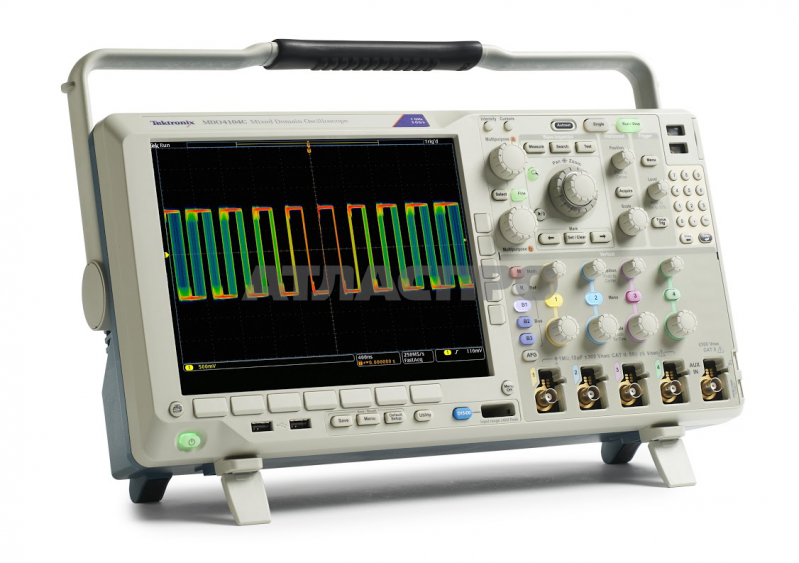

Осциллограф MDO4034C
Полоса пропускания 350 МГц, Частота дискретизации 2,5 Гвыб/с, Длина записи 20 млн точек, Аналоговые каналы 4
Универсальность 6–в–1 ПЛЮС высокая производительность в одном мощном осциллографе
Новый MDO4000C включает в себя до шести встроенных приборов, каждый с исключительной производительностью для решения сложных задач. Каждый осциллограф оборудован мощными средствами синхронизации, поиска и анализа. Эти осциллографы единственные предлагают анализ синхронизированного аналогового, цифрового и радиочастотного сигнала одновременно — идеальное решение для беспроводной связи в IoT и борьбы с ЭМП. Для большей универсальности добавьте дополнительный генератор произвольных сигналов и функций, чтобы легко получать, редактировать и воспроизводить сигналы.
| Особенности | Преимущества |
| Длина записи 20 млн точек | Больше времени для сбора данных с высоким разрешением, позволяющим детально рассмотреть мельчайшие подробности. |
| Органы управления Wave Inspector® | Простота навигации по длинным записям с помощью интуитивно понятных элементов управления на передней панели. Автоматический поиск позволяет найти и отметить каждое проявление события. |
| Быстрое получение осциллограмм FastAcq | Быстрое обнаружение глитчей и других нерегулярных переходных сигналов более чем с 340 000 осциллограмм в секунду. Анализ представляющих интерес событий на цветном дисплее. |
| 4 аналоговых канала — на заказ 16 цифровых и 1 радиочастотный канал | Синхронный анализ аналоговых, цифровых и радиочастотных сигналов для удобства поиска и устранения неисправностей на уровне системы. Синхронизация по любому каналу. |
| Интегрированный анализатор спектра с широкой полосой захвата | Точный анализ радиочастотных сигналов с динамическим диапазоном –65 дБн (тип) и частотным диапазоном до 6 ГГц. Сверхширокая полоса захвата до 3,75 ГГц для отображения всего спектра одновременно. |
| Интегрированный генератор сигналов произвольной формы | Всегда под рукой встроенный генератор функции 50 МГц. Легкость захвата, редактирования и воспроизведения реальных сигналов в тесной интеграции с осциллографом и генератором сигналов произвольной формы на 128 тысяч точек. |
| Интегрированный логический анализатор | Отладка цифровых частей конструкции с разрешением до 60,6 пс. Помогает отслеживать проблемы синхронизации систем и обеспечивает более наглядн |
| Синхронизация и анализ по последовательной шине | Автоматизация синхронизации и декодирования на трех последовательных шинах одновременно. Экономия времени при обнаружении представляющих интерес событий и устранение необходимости ручного перевода разрядов. |
| Интегрированный цифровой вольтметр и частотомер | Бесплатная регистрация изделия. Позволяет быстро измерять напряжение постоянного тока, среднеквадратичное напряжение суммы переменного и постоянного токов, частоту и среднеквадратичное напряжение переменного тока. |
| Возможности модернизации | Благодаря возможности расширения полосы пропускания аналогового сигнала и анализатора спектра, добавления генератора сигналов произвольной формы, увеличения количества цифровых каналов (MSO), модернизации системы запуска по сигналам последовательных шин и пакетов для анализа и многим другим возможностям прибор будет полезен и в последующие годы. |
