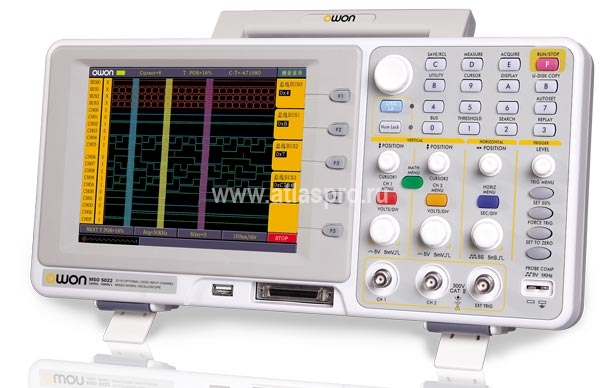

Осциллограф MSO-5022
Полоса пропускания осциллографа: 25MHz; Макс. частота дискретизации: в реальном времени 100MHz, в эквивалентном режиме 2.5GHz; Интерфейс USB. Добавлен логический анализатор на 16 каналов.
Аналог PDS-5022S. Добавлен логический анализатор на 16 каналов.
- Полоса пропускания осциллографа: 25 MHz
- Макс. частота дискретизации: в реальном времени 100 MHz, в эквивалентном режиме 2.5 GHz
- Количество каналов: 2
- Глубина памяти 6 K, вертикальное разрешение 8 bit.
- Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
- Автоматические измерения 5 параметров
- Измерения параметров с помощью курсоров
- 4 ячейки памяти для запоминания осциллограмм
- Большой 20 см цветной ЖК дисплей, разрешение 640x480
- Интерфейсы: RS-232 или USB
- Габариты: 350 мм × 157 мм × 120 мм, вес: 1 кг
Технические характеристики
|
Режимы регистрации |
нормальный пиковый детектор усреднение |
|
Максимальная частота выборки |
250Мвыб/с (PDS 6062T, PDS 6062S), 100Мвыб/с (PDS 5022S); |
|
Связь входа |
открытый вход (DC), закрытый вход (AC) |
|
Импеданс входа |
1МОм±2% параллельно с 20пФ±3пФ |
|
Коэффициенты ослабления пробника |
1X, 10X, 100X, 1000X |
|
Максимальное входное напряжение |
300Впик |
|
Диапазон частоты выборки |
10выб/с~250Мвыб/с (PDS 6062T, PDS 6062S), 10выб/с~100Мвыб/с (PDS 5022S); |
|
Интерполяция осциллограммы |
(sin x)/x |
|
Длина записи |
5 тыс. точек для каждого канала |
|
Диапазон коэффициентов ВРЕМЯ/ДЕЛ. |
5нс/дел.~5с/дел. с шагом из ряда 1-2-5 |
|
Погрешность измерения интервала времени (ΔT) (DC~50M) |
однократный сигнал: ±(время выборки + 10-4 × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 10-4 × измеренное значение + 0.4нс) |
|
Аналогово-цифровой преобразователь |
8 бит, синхронная оцифровка двух каналов. |
|
Диапазон коэффициентов В/ДЕЛ. |
5мВ/дел.~5В/дел. на входе BNC |
|
Диапазон смещения |
±50В (500мВ/дел.~5В/дел.), ±2В (5мВ/дел.~200мВ/дел.) |
|
Полоса пропускания |
60МГц (PDS 6062T, PDS 6062S), 25МГц (PDS 5022S); |
|
Полоса пропускания при регистрации однократного сигнала |
полный диапазон |
|
Низкочастотный предел для закрытого входа (уровень - 3дБ) |
≥5Гц (на входе BNC) |
|
Время нарастания на входе BNC, (типовое) |
≤5.8нс (PDS 6062T, PDS 6062S), ≤17.5нс (PDS 5022S); |
|
Погрешность коэффициента усиления при постоянном токе |
±5% |
|
Погрешность измерения при постоянном токе (режим усреднения) |
погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении ≥16 осциллограмм: ±(5% от измеренного значения + 0.05 деления). |
|
Частота дискретизации |
20Выб/с-500MВыб/с |
|
Полоса пропускания |
33МГц-166МГц |
|
Количество каналов |
16 шт |
|
Длина записи |
4Мбайт на канал |
|
Входное сопротивление |
1 Мом ± 2% |
|
Режим синхронизации |
Запуск синхронизации по фронту, по сигналу на шине данных, по логическому состоянию сигнала, по длительности цифрового сигнала, по центру длительности сигнала, |
|
Установка синхронизации по позиции |
Предварительный запуск, запуск с середины экрана, задержанный запуск |
|
Пороговое напряжение |
0 ~ 4В (4 установки) |
|
Входное напряжение |
0~5В |
|
Чувствительность запуска (запуск по фронту) |
связь по постоянному току (DC) |
каналы CH1 и CH2: 1дел. (0Гц~полный диапазон) |
|
EX |
100мВ (0Гц~полный диапазон) |
|
|
EXT/5 |
500мВ (0Гц~полный диапазон) |
|
|
связь по переменному току (AC) |
каналы CH1 и CH2: 1дел. (при частоте сигнала ≥50Гц) |
|
|
Диапазон уровня запуска |
внутренний |
±6 делений от центра экрана |
|
EXT |
± 600мВ |
|
|
EXT/5 |
± 3В |
|
|
Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом ≥ 20нс |
внутренний |
±0.3 деления |
|
EXT |
± (40мВ + 6% от установленного значения) |
|
|
EXT/5 |
± (200мВ +6% от установленного значения) |
|
|
Задержка запуска |
положительная |
655 делений |
|
отрицательная |
4 деления экрана |
|
|
Установка уровня на 50% (типовое) |
для входного сигнала с частотой ≥50Гц |
|
|
Чувствительность запуска по видеосигналу (типовая) |
внутренний |
2 деления, размах сигнала |
|
EXT |
400мВ |
|
|
EXT/5 |
2В |
|
|
Частота и стандарты видеосигналов (запуск по видеосигналу) |
поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк |
|
|
Курсорные измерения |
напряжение (ΔV) и временной интервал (ΔT) между курсорами |
|
Автоматические измерения |
Uампл, Uсред, Uэфф, частота и период |
|
|
Ослабление 1X |
Ослабление 10X |
|
Полоса пропускания |
0Гц~6МГц |
0Гц~полный диапазон |
|
Коэффициент ослабления |
1:1 |
10:1 |
|
Диапазон компенсации |
10пФ~35пФ |
|
|
Входное сопротивление |
1МОм±2% |
10МОм±2% |
|
Входная емкость |
85пФ~115пФ |
14.5пФ~17.5пФ |
|
Максимальное входное напряжение |
150В постоянного тока |
300В постоянного тока |
|
Тип |
8дюймов ЖК ТФТ (жидкокристаллический) (PDS 6062T) 7,8дюйма ЖК ТФТ (жидкокристаллический) (PDS 5022S, PDS 6062S) |
|
Разрешение |
640 (горизонтальное) × 480 (вертикальное) пикселов |
|
Цвет |
260000 оттенков (PDS 6062T) 256 оттенков (PDS 5022S, PDS 6062S) |
|
Выходное напряжение (типовое) |
амплитуда не менее 5В на нагрузке 1МОм |
|
Частота (типовое) |
1кГц, меандр |
|
Параметры сети |
~100-240В 50Гц, КАТ II |
|
Потребляемая мощность |
< 15Вт |
|
Плавкий предохранитель |
1A, класс T, 250В |
|
Температура |
рабочая: 0°C - 40°C хранения: -20°C - +60°C |
|
Относительная влажность |
≤ 90% |
|
Высота |
рабочая: 3,000 м транспортировки: 15’000 м |
|
Охлаждение |
естественная конвекция |
