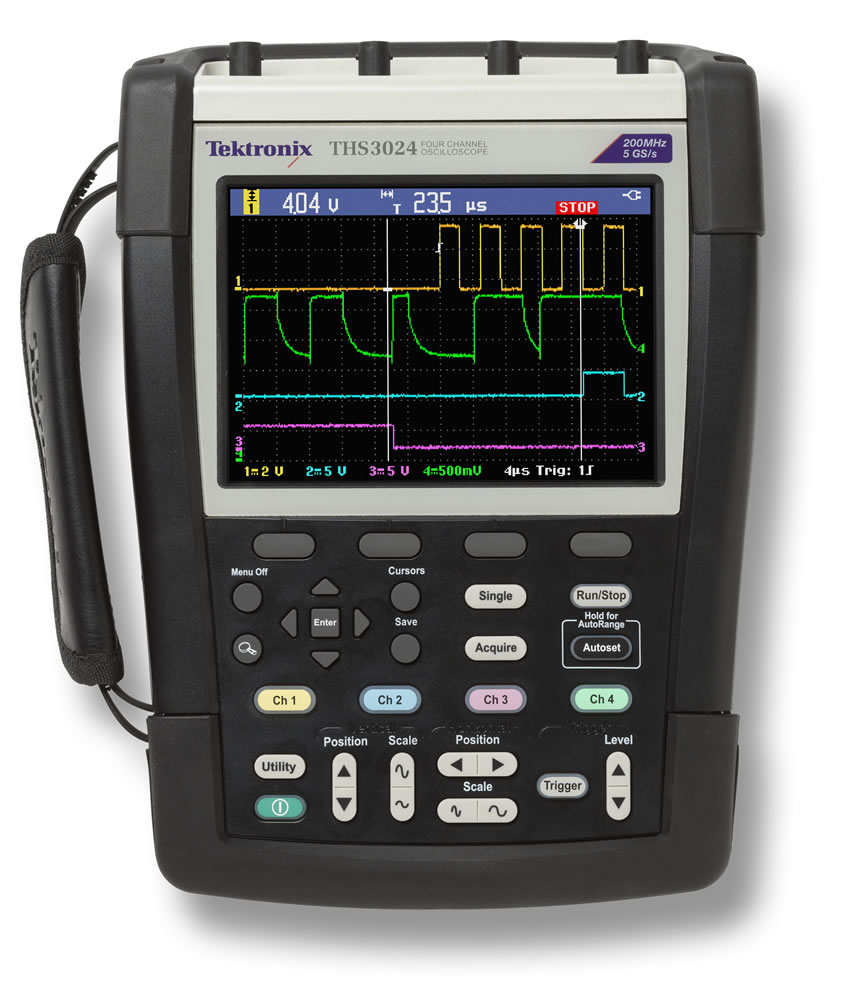

Осциллограф THS3024

200 МГц; 4 изолированных канала; макс. дискретизация 5 Гвыб/с (1,25 Гвыб/с - на канал); макс. глубина записи: 10 К , 30 К в режиме самописца; вертикал. развертка 2 мВ/дел…100 В/дел; коэф. развертки 2 нс/дел….4 с/дел; запуск: фронт, импульс, событие, видео, прогресс.развертка; математ. и БПФ; курсорные и автоизмерения (21 тип); самописец и регистратор TrendPlot; дисплей 15,3 см, ЖК, цвет. 320х240; интерфейсы: USB-host, USB-device; Li-Ion аккумулятор; размеры 265 х 190 х 70 мм; вес 2,2 кг

Новая серия приборов Tektronix серии THS3000 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы Tektronix серии THS3000 приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

Технические характеристики

• Полоса пропускания 200 МГц
• Количество каналов 4 изолированных
• Время нарастания 1,7 нс
• Ограничение полосы пропускания 20 кГц, 20 МГц
• Связь по входу AC, DC
• Входной импеданс 1 МОм±1%, 14 пФ±2 пФ
• Коэффициент вертикального отклонения 2 мВ/дел…100 В/дел
• Вертикальное разрешение 8 бит
•  Погрешность усиления постоянного напряжения ±2,1%
• Максимальное входное напряжение (1 МОм)
  300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема
   300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
• Плавающий потенциал
  1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора

Горизонтальная система

• Максимальная частота дискретизации
  5 Гвыб/с (1,25 Гвыб/с - на канал)
• Максимальная глубина записи
  10 К ;
   30 К в режиме самописца ( 4 мс …2 мин/с)
• Коэффициент развертки
   5 нс/дел….4 с/дел
• Погрешность горизонтальной развертки
  ±100 ppm + 0.04 дел

Система синхронизации

• Источник запуска
   каналы 1,2,3,4
• Режимы запуска
  авто, нормальный, одиночный
• Тип связи
   DC, ФВЧ, шумоподавление
• Уровень запуска
  ± 4 деления
• Тип запуска
  по фронту: нарастание, спад
  по длительности: от 50 нс
  по событию: от 2 до 99
  по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов
   с прогрессивной разверткой: 14 кГц…65 кГц

Режимы сбора данных

• Обычный режим
  сэмплирование
• Пиковый детектор
   8 нс на развертках 5 мкс/дел…120 с/дел
• Усреднение
   2, 4, 8, 64 выборки
• Самописец
  на развертках медленнее или равной 4 мс/дел
• Регистратор данных
  100 кадров во внутреннюю память или USB
• Сравнение с опорными осциллограммами
  4

Измерения

• Курсорные измерения
   время, частота (1/T), Вольт, Ватт, время нарастания/спада
• Автоматические измерения
   21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 ? и 600 ?
• TrendPlot™ запись и графическое отображение
  4 автоматических измерения.

Математические операции

• Сложение, вычитание, умножение, БПФ
• БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское.
• Шкала - линейная, логарифмическая

Дисплей

• Тип
   ЖК, цветной
• Размер
   6 дюймов (15,3 см)
• Разрешение
   320х240
• Формат
   YT или XY

Сохранение

• 4 опорные осциллограммы
• 30 осциллограмм во внутреннюю память
• 10 записей во внутреннюю память со 100 кадрами воспроизведения
  запись в режиме самописца и TrendPlot™
• 9 BMP изображений во внутреннюю память,
• 256 BMP изображений на USB носитель

Входы/выходы

• USB-host
• USB-device
• Компенсация пробников
  амплитуда 1, 225 Вп-п/частота 500 Гц

Питание

• Батарея Li-Ion
   10,8 В; перезаряжаемая
• Время работы от батареи
  7 часов
• Время заряда батареи
  5 часов
• Питание сети
  напряжение 100 В…240 В AC±10%
  частота 50 Гц…60 Гц

Массо-габаритные характеристики

• Размеры
  265 х 190 х 70 мм
• Вес
  2,2 кг (с батареей)

Комплектация

• Пассивный пробник THP0301-Y/B/M/G 300 MHz 10X (всего 4 шт разных цветов)
• Литий-ионный аккумулятор
• Ремешок на руку (прикреплен к прибору)
• Плечевой ремень
• Кабель USB-A - Mini USB-B
• Руководство по эксплуатации на CD диске
• Сетевой адаптер с кабелем питания
• Программное обеспечение OpenChoice®
• Сертификат о калибровке

  + Travel Kit
• Жесткий кейс
• Мягкий футляр для пробников
• Ремкомплект для пробников - 2 шт
