MI-2014 трассоискатель
Прибор для комплексного тестирования локальных сетей и поиска повреждений на кабельных линиях (перекрестные пары, помехи, плохие контакты, отсутствие экрана и т.д.), определение длины кабеля (витой пары или BNC) и расстояния до места повреждения (до 300 м), коннекторы BNC 50 Ом и RJ45 100 Ом, акустический генератор (0.80 кГц..1.20 кГц) + приемное устройство для трассировки, локаторы для нумерации розеток, опция - ДУ, масса 1 кг.

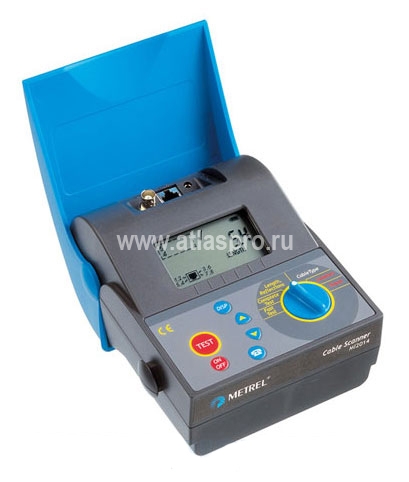

Тестер локальных сетей MI 2014 Metrel
- Прибор для комплексного тестирования локальных сетей и поиска повреждений на кабельных линиях (перекрестные пары, помехи, отсутствие экрана и др.)
- Определение длины кабеля (витая пара или BNC) и расстояния до места повреждения
- Акустический генератор (0,80 – 1,2 кГц) + приемное устройство для трассировки (опция)
- Локаторы для нумерации удаленных розеток
- Предустановка параметров стандартных типов кабелей
- Разъемы для подключения RJ45 100 Ом и BNC 50 Ом
- Опция ДУ
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ОПРЕДЕЛЕНИЕ ПОВРЕЖДЕНИЙ |
Быстрый тест |
Обрыв, короткое замыкание, расстояние до места неисправности, короткий экран, расщепленные пары |
|
Полный тест |
Обрыв, короткое замыкание, расстояние до места неисправности, короткий экран, расщепленные пары, пересеченные, полностью измененные, перемещенные пары |
|
|
РЕФЛЕКТОМЕТР (ИЗМЕРЕНИЕ ДЛИНЫ КАБЕЛЯ И РАССТОЯНИЯ ДО МЕСТА ПОВРЕЖДЕНИЯ) |
Диапазон измерения повреждения/ разрешение |
0 – 300 м / 0,1 м |
|
Погрешность |
±(3%+0,5м) - 0,0 – 99,9 м ±(5%+0,1м) - 100 – 300 м |
|
|
Амплитудный диапазон/ разрешение |
-99% - 100%/ 1 % |
|
|
Погрешность |
±(5%+5 ед. мл. разряда) |
|
|
ТРАССИРОВЩИК (ОПЦИЯ) |
Частота сигнала |
0,80kHz - 1,20kHz |
|
Амплитуда тестового сигнала |
RJ45: 7В BNC: 5В |
|
|
ОБЩИЕ ДАННЫЕ |
Условия эксплуатации |
5 °С … 40 °С (норм. условия) |
|
Напряжение питания |
6x1,5В AA или аккумуляторы 6x1,2В AA (в комплект не входят) |
|
|
Исполнение |
ЭМС: EN50081-1,EN50882-1 Безопасность: EN61010-1 |
|
|
Габаритные размеры; масса |
156х100х190; 1 кг |
|
|
Комплект поставки |
измерительный кабель, дистанционное устройство, локаторы розеток – 4 шт, руководство по эксплуатации |
|
|
Опции |
мягкая сумка для переноски, ремень, локаторы до 28 розеток, трассировщик, устройство дистанционного управления, стандартное дистанционное устройство. |
