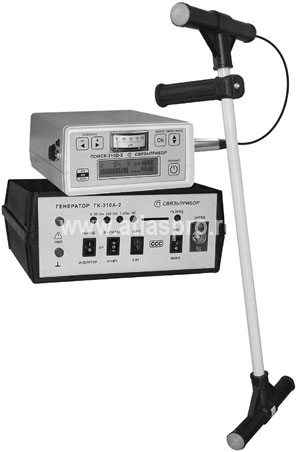

Поиск-310Д-2 трассоискатель

Комплект трассо-дефектоискателя. Определение трассы, непрерывные цифровые показания глубины, фазовый детектор для бесконтактного поиска дефектов. Контактный поиск на низкой частоте повреждений до 1 МОм. Отбор кабеля из пучка, отборник пар. В пассивном режиме поиска (без применения генератора) определение трасс силовых и радиотрансляционных кабелей.

Антенна Поиск-310Д-2 имеет два датчика поля для поиска трассы и измерения глубины залегания. Конструкция антенны максимально облегчена для манипулирования во время пользования (вертикально или горизонтально). Тем самым обеспечивается широкая зона поиска и возможность использовать датчик как по максимуму, так и по минимуму без переключения режимов работы приемника. Ручка антенны может поворачиваться на 360° для удобства пользования. Вес антенны составляет 650 г, длина 68 см. Вес приемника 650 г.

Питание: встроенные NiMH 4 x АА >18 час непрерывной работы

1. Активные частоты

Поиск-310Д-2 использует две активные частоты: 273,5 Гц / 2187,5 Гц. Низкая частота 273,5 Гц используется для поиска повреждений контактным способом. Чем ниже частота, тем лучше можно отстроиться от паразитного сигнала через емкость кабеля и соответственно отыскать более высокоомный дефект. Высокая частота используется для поиска кабеля по максимуму и по минимуму, а также инновационными способами (в том числе бесконтактная локализация дефекта). Кроме того, поиск может осуществляться в широкополосном режиме для обнаружения силовых кабелей и трубопроводов.

2. Инновационные методы поиска

Метод CD (направление тока) :
Этот метод используется для однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями. В соседних кабелях наведенный ток имеет обратное по отношению к трассируемому кабелю направление. Направление тока определяет в модели фазовый детектор.

Кроме того, Поиск-310Д-2 использует метод двухчастотного сигнала, который основан на том, что сигналы разной частоты по-разному распространяются в подключенном кабеле и в коммуникациях с наведенным сигналом. Он повышает надежность и эффективность однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями.

Метод фазовой детекции:
Этот метод реализован только в моделях Поиск-310Д-2 и Поиск-410-моноблок. Трассоискатель отслеживает фазу сигнала вдоль трассы. Фаза сигнала меняется при прохождении дефекта кабеля (метод более чувствительный, чем амплитудный), а также в местах выкладок (муфт) и крупных конструктивных элементов, где кабель резко меняет направление. Кроме того, по фазе можно отследить трассируемый кабель в местах схождения коммуникаций.

3. Сервисные функции

4. Дополнительные принадлежности

Технические характеристики
