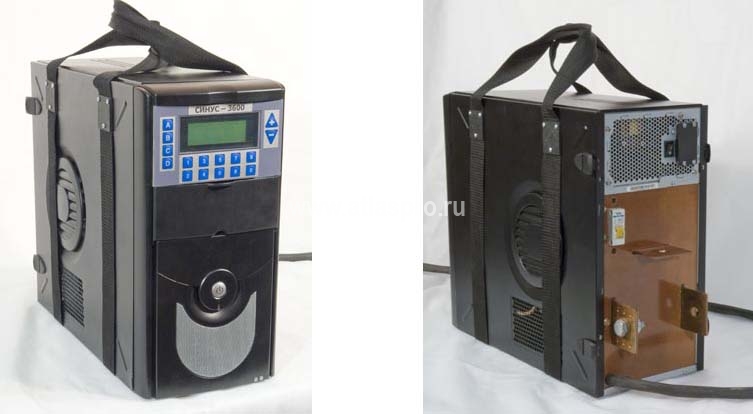

Синус-3600 Комплект нагрузочный с синусоидальной формой

Комплект СИНУС-3600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 10 до 300 А (в некоторых случаях при 10-кратной уставке тока срабатывания - до 350 А), а также при испытании тепловых расцепителей с номинальным током от 10 до 1200 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон регулирования и измерения испытательного тока.....40-3600 А
• Диапазон задания и измерения длительности протекания тока:
• в кратковременном режиме.....0,02-2,54 с
• в длительном режиме.....0,02-999,99 с
• Максимальное значение длительности испытательного тока I=400 А.....300 с
• Максимальное значение длительности испытательного тока, I=2000 А.....60 с
• Максимальное значение длительности испытательного тока, I=3600 А.....30 с
• Максимальное значение тока, потребляемого из сети.....80 A
• Напряжение питающей сети.....220+/-22 В
• Максимальное значение мощности, потреблямой из сети:
• в кратковременном режиме, при (Iмакс = 3600 А).....18 кВА
• в длительном режиме, при (Iмакс = 1000 А).....6 kBА
• Приведенная погрешность измерения силы испытательного тока не более.....+/-3%
• Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

• длина.....500 мм
• ширина.....200 мм
• высота.....400 мм
• масса.....22 кг
