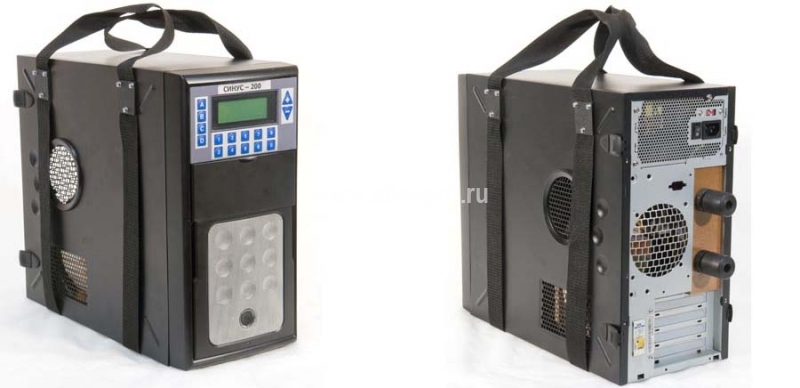

Синус-200 Комплект нагрузочный с синусоидальной формой

Комплект СИНУС-200 наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (2-200 А), что наиболее часто встречается в системах КИП и автоматики.

Другими словами, область применения СИНУС-200 для АВ с номинальным током расцепителя от 1,0 до 16 А; кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.

Комплект СИНУС-200 может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон регулирования и измерения испытательного тока.....2-200A
• Диапазон задания и измерения длительности протекания тока:
• в кратковременном режиме.....0,02-2,54 с
• в длительном режиме.....0,02-999,99 с
• Максимальное значение длительности испытательного тока I=20 А.....300 с
• Максимальное значение длительности испытательного тока, I=100-200 А.....60 с
• Максимальное значение тока, потребляемого из сети.....20 A
• Напряжение питающей сети.....220+/-22 В
• Максимальное значение мощности, потреблямой из сети:
• в кратковременном режиме, при (Iмакс = 200 А).....4,4 кВА
• в длительном режиме, при (Iмакс = 20 А).....0,4 kBА
• Приведенная погрешность измерения силы испытательного тока не более.....+/-3%
• Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

• длина.....500 мм
• ширина.....200 мм
• высота.....400 мм
• масса.....18 кг
