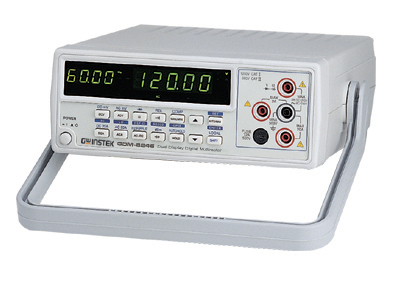

Вольтметр GDM-8246
Базовая погр. вольтметра 0,02 % (DCV); 10 мкВ…1200 В; ~10 мкВ…1000 В (20 Гц…100 кГц; АС / AC+DC; True RMS); 10 нА…20 А; ~10 нА…20 А (45 Гц…20 кГц; АС / AC+DC; True RMS); 10 мОм…20 кОм; 1 пФ…50 мкФ; 10 Гц…200 кГц; две шкалы; 5 разрядов (50000); СДИ; удержание; мин/макс; Δ-измерения; дБм; компаратор; автоустановка нуля; сохранение настроек после выключения; RS-232; масса 1,9 кг
GOOD WILL INSTRUMENT CO., LTD.
- 5 разрядов, динамич. диапазон 50000, СД индикаторы
- Мультиметр: =/~ U и I, R, ёмкость, частота, прозвон, p-n
- Базовая погрешность ± 0,02 / 0,03 % (8246 / 8245)
- Разрешение: 10 мкВ, 10 нА, 10 мОм
- Измерение переменного сигнала со смещением (AC+DC)
- Измерение с учетом формы сигнала и искажений (True RMS)
- Рабочая полоса частот до 100 кГц
- Измерение в дБм, мин/макс, удержание, Δ-измерения
- Выбор опорного сопротивления для дБм (8246)
- Два дисплея: уровень и частота, напряжение в В и дБм, пост. напряжение и пульсации (8246)
- Интерфейсы (только 8246): RS-232 (опция GPIB)
- Автоматическая установка нуля
- Автоматический и ручной выбор предела
- Сохранение настроек после выключении питания (8246)
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
500 мВ / 5 / 50 / 500 / 1200 В |
|
Разрешение |
10 / 100 мкВ / 1 / 10 / 100 мВ |
|
|
Погрешность измерения |
8246: ± (0,02 % + 2 ед. мл. разряда) 8245: ± (0,03 % + 4 ед. мл. разряда) |
|
|
Входной импеданс |
10 МОм |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ(AC+DC, TRUE RMS) |
Пределы измерений |
500 мВ / 5 / 50 / 500 / 1200 В |
|
Разрешение |
10 / 100 мкВ / 1 / 10 / 100 мВ |
|
|
Частотный диапазон |
20 Гц…100 кГц (8246); 20 Гц…50 кГц (8245) |
|
|
Погрешность измерения |
8246: ± (0,3…0,5 % + 30 ед. мл. разряда) - 45 Гц…20 кГц ± (1…5 % + 20 ед. мл. разряда) - 20 Гц…100 кГц 8245: ± (0,5 % + 15 ед. мл. разряда) - 45 Гц…2 кГц ± (1…5 % + 15 ед. мл. разряда) - 20 Гц…50 кГц |
|
|
Погрешность измерений |
10 МОм/100 пФ |
|
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
500 мкА / 5 / 50 / 500 мА / 2 / 20 А |
|
Разрешение |
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
|
|
Погрешность измерения |
8246: ± (0,05…0,2 % + 3 ед. мл. разряда) 8245: ± (0,2…0,3 % + 2 ед. мл. разряда) |
|
|
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) |
Пределы измерений |
500 мкА / 5 / 50 / 500 мА / 2 / 20 А |
|
Разрешение |
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА мкА / 1 мА |
|
|
Частотный диапазон |
45 Гц…20 кГц |
|
|
Погрешность измерения |
± (0,5 % + 15 ед. мл. разряда) - 45 Гц…2 кГц ± (1…2 % + 15 ед. мл. разряда) - 2…20 кГц |
|
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
500 Ом / 5 / 50 / 500 кОм / 5 / 20 МОм |
|
Разрешение |
10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм |
|
|
Погрешность измерения |
± (0,1…0,3 % + 2 ед. мл. разряда) |
|
|
ЁМКОСТЬ |
Пределы измерений |
5 / 50 / 500 нФ / 5 / 50 мкФ |
|
Разрешение |
1 / 10 / 100 пФ / 1 / 10 нФ |
|
|
Погрешность измерения |
± (2,0 % + 4 ед. мл. разряда) |
|
|
ЧАСТОТА |
Диапазон частот |
10 Гц…200 кГц |
|
Макс. чувствительность |
120 мВ (10 Гц…50 кГц); 200 мВ (> 50 кГц) |
|
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания |
≤ 5 Ом |
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
Тестовое напряжение |
≤ 2,5 В |
|
ДИСПЛЕЙ |
Формат индикации |
4 4/5 разряда, макс. индицируемое число 50000 |
|
Тип индикаторов |
СД индикаторы Высота символов 13 мм (осн. дисплей) и 10 мм (доп. дисплей) |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц |
|
Габаритные размеры |
251 х 91 х 291 мм |
|
|
Масса |
1,86 кг |
|
|
Комплект поставки |
Измерительные провода (1), шнур питания (1), руководство по эксплуатации (1), инструкция по программированию (1, 8246) |
