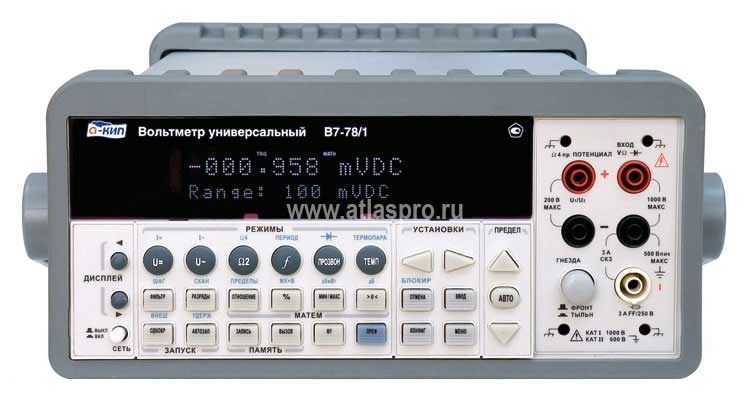

Вольтметр В7-78/1
Высокая скорость измерений: до 2000 изм/сек; базовая погрешность от 0,004%; V = 0,1 мкВ-1000 В, V ~ 0,1 мкВ-750 В (3 Гц ..300кГц), I= 10 нА-3 А; I~ 1 мА-3 А (3 Гц-5 кГц); частота F(период T) 3 Гц (0,333 С)-300кГц (3,33 мкС); сопротивление 100 мкОм…100МОм; проверка непрерывности цепи, тест p-n переходов, 2-х строчн. дисплей с трехцветной индикацией (6? разрядов);встраиваемый сканер(опция); измерение температуры ; интерфейсы USB и GPIB; 11 измерительных и 8 математических функций; ПОуправления и передачи данных на ПК; масса 4,3 кг
- 6½ разрядов
- Двухстрочный VFD дисплей с трехцветной индикацией
- Высокая скорость измерений: до 2000 изм/сек (во внутренний буфер)
- 11 измерительных и 8 математических функций (мин/макс/среднее; дБ/дБм; допусковый контроль; -измерения)
- Измерение отношения напряжений U1/U2 (пост)
- Низкий уровень собственных шумов
- Поддержка 10 канального встраиваемого сканера (опция)
- Измерение температуры совместно с термопарами и термометрами сопротивления
- Интерфейсы: USB, GPIB (КОП)
- Режим эмулирования языка программирования HP34401A
- Программное обеспечение для управления и передачи данных на компьютер
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
100 мВ / 1 / 10 / 100 / 1000 В |
|
Разрешение |
0,1 / 1 / 10/ 100 мкВ / 1 мВ |
|
|
Погрешность |
±(0.004…0,008)% в зависимости от предела |
|
|
Измерение отношения напряжений |
U1/U2 (на передней и задней панели) |
|
|
Входной импеданс |
10 МОм для пределов 100 и 1000 В 10 ГОм для остальных пределов |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
100 мВ / 1 / 10 / 100 / 750 В |
|
Разрешение |
0,1 / 1 / 10/ 100 мкВ / 1 мВ |
|
|
Рабочая полоса частот |
3 Гц…300 кГц |
|
|
Погрешность |
± (0,09%) – в диапазоне 10 Гц…20 кГц ± (0,17…4,5)% в остальных диапазонах частот |
|
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
10 / 100 мА / 1 / 3 А |
|
Разрешение |
10 нА / 100 нА / 1 / 10 мкА |
|
|
Погрешность |
±(0,05…0,14)% в зависимости от предела |
|
|
Сопротивление шунта |
5 Ом на пределе 10 / 100 мА 0,1 Ом на пределе 1 / 3 А |
|
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
1 / 3 А |
|
Разрешение |
1 / 10 мкА |
|
|
Рабочая полоса частот |
3 Гц…5 кГц |
|
|
Погрешность |
± (0,15…1,16) в зависимости от частоты |
|
|
СОПРОТИВЛЕНИЕ (2-Х И 4-Х ПРОВ.) |
Пределы измерений |
100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
|
Разрешение |
100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом |
|
|
Погрешность |
± (0,01…0,4) % в зависимости от предела |
|
|
Ток через сопротивление |
500 нА…1 мА в зависимости от предела |
|
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания |
1 Ом … 1 кОм (по выбору оператора); зав. уст. 100 Ом |
|
Тестовый ток |
1 мА |
|
|
ПРОВЕРКА P-N ПЕРЕХОДА |
Тестовое напряжение |
1 В (разрешение 1 мкВ) |
|
Тестовый ток |
1 мА |
|
|
ЧАСТОТА; ПЕРИОД |
Диапазон измерений |
3 Гц…300 кГц |
|
Входной уровень |
100 мВ…750 В ср. кв. |
|
|
ТЕМПЕРАТУРА |
Термопары |
Поддержка термопар E,J,KN,R,S,T типов (опция) |
|
Терморезисторы |
Поддержка терморезисторов типа PT100 (опция) |
|
|
ОБЩИЕ ДАННЫЕ |
Опции |
10 канальный сканер |
|
Напряжение питания |
115 / 230 В; 50 / 60 Гц |
|
|
Габаритные размеры (Ш×В×Г) |
210 × 85 × 350 |
|
|
Масса |
4,3 кг |
