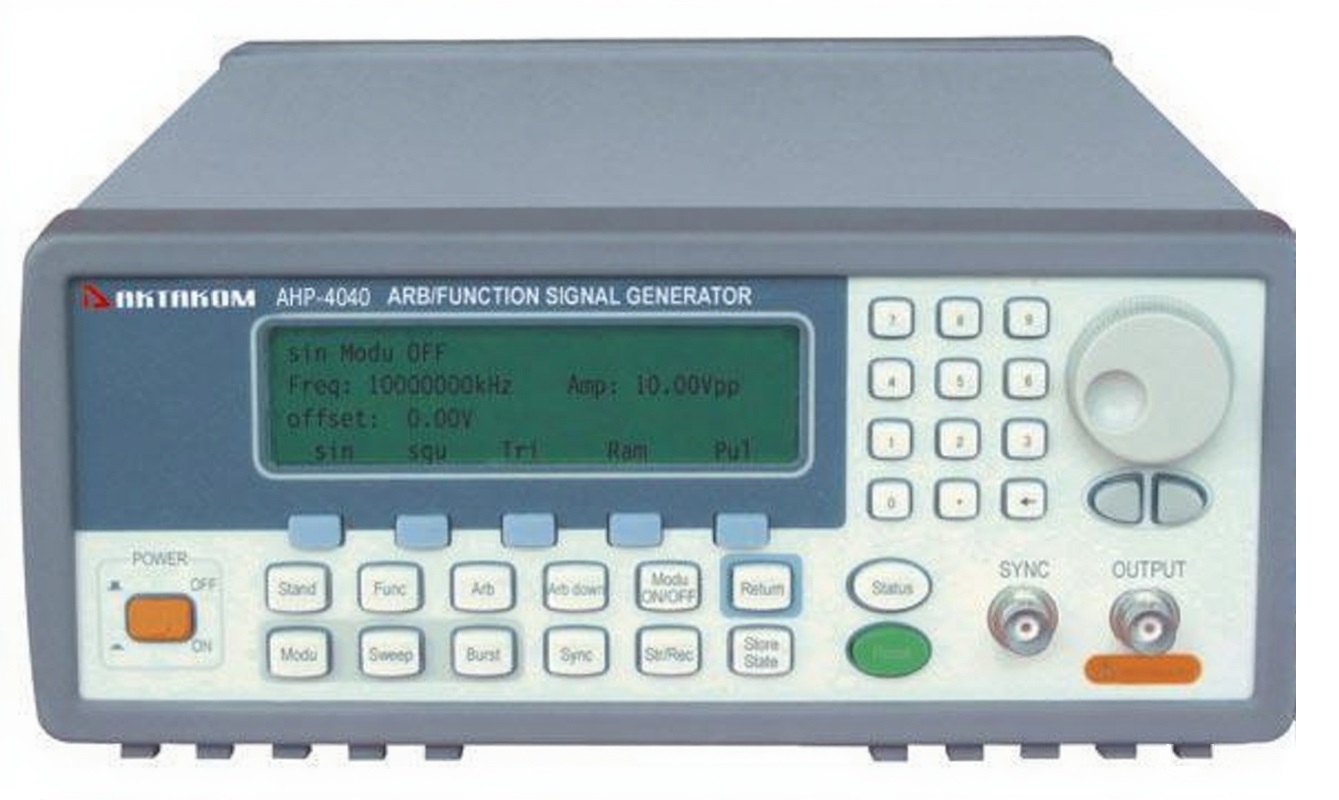

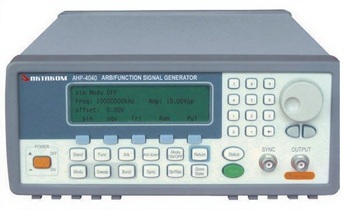

Генератор АНР-4040

Форма выходного сигнала: синус, прямоугольник, импульс, треугольник, лестничный, пилообразный, произвольный, кардиограмма, sin(x)/x, шум, экспонента, логарифм и пр.; частота выходного сигнала 10 мкГц...40 МГц; амплитуда выходного сигнала 1 мВп-п...10 Вп-п (50 Ом, f≤20 МГц), 100 мкВп-п...3 Вп-п (50 Ом, f>20 МГц), 2 мВп-п...20 Вп-п (1 МОм, f≤20 МГц), 200 мВп-п...6 Вп-п (1 МОм, f>20 МГц); интерфейс RS-232 и опционально IEEE-488; габаритные размеры 240x90x300 мм; масса 3 кг

• прямой цифровой синтез
• 8 стандартных + 6 произвольных (с возможностью сохранения) форм сигналов
• ПЛИС технология
• 8 кБ памяти для сохранения сигнала произвольной формы
• формирование сигнала белого шума в полосе 5 МГц
• автоматический тест контроля интерфейса
• выход на низкоомную нагрузку и защита выхода от перегрузок
• программируемые параметры импульса
• двухканальный выход (основной и модулирующий генератор)
• интерфейс RS-232 и опционально IEEE-488

Технические характеристики:

• Частота выходного сигнала 10 мкГц...40 МГц
• Амплитуда выходного сигнала: 1 мВп-п...10 Вп-п (50 Ом, f≤20 МГц), 100 мкВп-п...3 Вп-п (50 Ом, f>20 МГц), 2 мВп-п...20 Вп-п (1 МОм, f≤20 МГц), 200 мВп-п...6 Вп-п (1 МОм, f>20 МГц)
• Форма выходного сигнала: синус, прямоугольник, импульс, треугольник, лестничный, пилообразный, произвольный, кардиограмма, sin(x)/x, шум, экспонента, логарифм и пр.
• Виды модуляции: немодулированный, качание частоты, AM (амплитудная), FM (частотная), FSK (частотная манипуляция), PSK (фазовая манипуляция)
• Кол-во точек формирующих один период сигнала 8...16000
• Разрядность ЦАП 12 бит
• Шаг перестройки по частоте 10 мкГц
• Стабильность частоты 1 ppm
• Шаг регулировки амплитуды 1 мВп-п
• Диапазон изменения постоянной составляющей ±10 В; шаг 1 мВ
• Глубина AM модуляции 1...120%
• Пиковая девиация в режиме FM 0...10%
  Синусоидальный сигнал
• Гармонические искажения –50 dBc
• Нелинейные искажения ≤0,1%
  Прямоугольный сигнал
• Время нарастания ≤15нс
• Коэффициент заполнения 1...99%
  20...120 МГц
• Амплитуда выходного сигнала 13 dBm
• Неравномерность АЧХ ±1 dB
• Аттенюатор 0...–76 dB; шаг 0,1 dB
  Модуль произвольной формы сигнала (опция)
• Диапазон частот 10 мкГц...100 кГц
• Кол-во точек формирующих один период сигнала 8...16000
• Разрядность ЦАП 12 бит
  Модулирующий генератор
• Диапазон частот 10 мкГц...100 кГц
• Формы модулирующего сигнала: синус, прямоугольник, импульс, треугольник
• Фазовый сдвиг относительно выхода основного генератора 0,1...360,0°; шаг 0,1°
  Опорный генератор
• Опорная частота генератора 40 МГц
• Стабильность ±1 ppm/d
• Питание 220...240 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
• Габаритные размеры 240x90x300 мм
• Масса 3 кг

Комплектация:

• Прибор
• Шнур питания
• Руководство по эксплуатации
