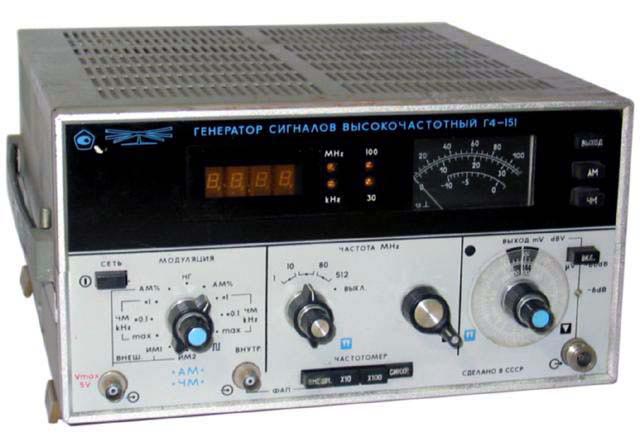

Генератор Г4-151
Генератор, 512 МГц, нижний предел 1 МГц, режимы АМ/ЧМ/ИМ/НГ
- Генератор сигналов высокочастотный Г4-151 с амплитудной, частотной и импульсной модуляцией предназначен для настройки, регулировки и испытаний радиотехнических устройств и средств связи радиовещательного и метрового диапазона частот. Генератор обеспечивает измерение частотный и амплитудных характеристик различных приемных устройств, реальной чувствительности, избирательности и кривой верности. Генератор может служить источником сигнала с различными видами модуляции и использоваться в качестве гетеродина при различных преобразования частоты.
- Генератор предназначен для работы в поверочных органах, ремонтных мастерских, в том числе и подвижных, лабораториях и цехах. Основная область применения - радиосвязь, радиовещание, в том числе стереовещание, радиолокация, телеметрическая связь.
| Режимы работы обеспечиваемые прибором | -непрерывная генерация (НГ); -внутренняя и внешняя амплитудная модуляция (АМ); -внутренняя и внешняя частотная модуляция (ЧМ); -внутренняя и внешняя импульсная модуляция (ИМ); -совместная модуляция АМ и ЧМ, ИМ и ЧМ; |
| Диапазон частот генератора, МГц с разбивкой на поддиапазоны: | от 1 до 512 от 1 до 10 от 10 до 80 от 80 до 512 |
| Запас по перекрытию на краях диапазона и перекрытие между поддиапазонами, % | не менее 0,5 от номинального значения граничной частоты |
| Погрешность установки частоты генератора (в режиме синхронизации), %: в нормальных условиях в рабочих условиях после времени самопрогрева | не более + 0,001 не более + 0,01 |
| Нестабильность частоты сигнала генератора при неизменных внешних условиях и неизменном напряжении питания в режиме синхронизации за 15 мин работы | не более + 5х10-5 |
| Пределы расстройки частоты сигнала по входу ФАП при изменении входного сигнала в пределах + 5В и пределы расстройки частоты сигнала ручкой плавной установки частоты | + 1х10-3 |
| Паразитная девиация частоты сигнала в режиме НГ (при включенном режиме синхронизации): | |
| Для полосы 300 – 3400 Гц: | не более (1х10-7fн + 5 Гц) при питании 220В, 50 Гц; не более (3х10-7fн + 5 Гц) при питании 115В, 400 Гц; |
| Для полосы 20 – 20000 Гц: | 8 Гц в диапазоне до 10 МГц; 20 Гц в диапазоне до 20 МГц; 35 Гц в диапазоне до 50 МГц; 65 Гц в диапазоне до 80 МГц; 155 Гц в диапазоне до 256 МГц; 305 Гц в диапазоне до 512 МГц; |
| Номинальные пределы регулировки напряжения выходного сигнала на нагрузке (50 + 0,5) Ом должны быть, В | (1 – 10-7) для режимов НГ, ЧМ, ИМ (0,5 – 5х10-8) для режима АМ, с использованием фиксированного резистивного аттенюатора 20 дБ |
| Основная погрешность установки опорного напряжения сигнала 0,1 В на согласованной нагрузке (50 + 0,5) Ом, дБ | не превышает + 1 |
| Основная погрешность установки ослабления на нагрузке 50 Ом ступенчатого аттенюатора, дБ | не превышает + 1 не более + 0,5 - плавного |
| Номинальные пределы регулировки выходного сигнала на нагрузке (75 + 0,75) Ом с использованием фиксированного резистивного аттенюатора 20 дБ и перехода 50 – 75 Ом, В | 0,1х10-6 – 0,1 |
| Погрешность установки опорного напряжения на согласованной нагрузке (75 + 0,75) Ом, дБ | не превышает + 1,5 |
| Нестабильность опорного уровня выходного напряжения генератора при неизменных внешних условиях и неизменном напряжении питания после установления рабочего режима, дБ | не более + 0,1 |
| Номинальное значение выходного сопротивления, Ом | 50 |
| Содержание каждой из гармоник несущей частоты и сигналов других частот в режиме немодулированных колебаний в полосе частот от 0,33 fн до 3 fн по отношению к уровню сигнала несущей частоты, дБ | не более –25 |
| Паразитная амплитудная модуляция выходного сигнала при отстройке от несущей на 20 кГц, дБ/Гц | не более –130 |
| Амплитудная модуляция осуществляется сигналом с частотой, Гц: -при внутренней модуляции -при внешней модуляции | 1000 от 30 до 60000 |
| Коэффициент амплитудной модуляции регулируется в пределах, % | от 0 до 90 в диапазоне несущих частот 1 – 400 МГц |
| Основная погрешность установки коэффициента амплитудной модуляции при частоте модулирующего сигнала (1000 + 100) Гц, установленного по шкале прибора, % | не более + 5 |
| Погрешность установки коэффициента амплитудной модуляции в диапазоне модулирующих частот, % | не более + 15 |
| Коэффициент гармоник огибающей модулированного сигнала при коэффициенте амплитудной модуляции < 80% в диапазоне модулирующих частот 50 – 20000 Гц в остальном диапазоне модулирующих частот | не более 3% не более 5% |
| Напряжение внешнего модулирующего сигнала, необходимое для обеспечения коэффициента модуляции 80%, В | не более 5 при сопротивлении входа внешней модуляции (600 + 120) Ом |
| Паразитная девиация частоты в режиме АМ при коэффициенте амплитудной модуляции 30% и частоте модуляции (1000 + 100) Гц, Гц | не более (1х10-6fн + 60 Гц) |
| Погрешность установки опорного уровня выходного напряжения в режиме АМ, дБ | не более + 1,5 |
| Частотная модуляция осуществляется сигналом с частотой, Гц: при внутренней модуляции при внешней модуляции | 1000 от 30 до 60000 |
| Погрешность частоты внутреннего модулирующего источника, % | не более 10 |
| Пределы установки величины девиации, кГц в диапазоне 10 – 512 МГц в диапазоне 1 – 10 МГц | от 1,0 до 100 от 0,1 до 10 |
| Возможна установка следующих значений максимальной девиации частоты (Δfmах): | 10 кГц в диапазоне 1,0 – 1,6 МГц 20 кГц в диапазоне 1,6 – 3,2 МГц 40 кГц в диапазоне 3,2 – 6,4 МГц 80 кГц в диапазоне 6,4 – 10 МГц 100 кГц в диапазоне 10 – 16 МГц 200 кГц в диапазоне 16 – 32 МГц 400 кГц в диапазоне 32 – 64 МГц 800 кГц в диапазоне 64 – 128 МГц 1600 кГц в диапазоне 128 – 256 МГц 3200 кГц в диапазоне 256 – 512 МГц |
| Основная погрешность установки величины девиации частоты при частоте модуляции 1000 Гц | не более + 10% от номинала отсчета шкалы |
| Погрешность установки девиации частоты в диапазоне модулирующих частот | не более + 15% от номинала отсчетной шкалы |
| Коэффициент гармоник огибающей частотно-модулированного сигнала при девиациях менее 50 кГц -в диапазоне модулирующих частот 50 – 20000 Гц -в остальном диапазоне модулирующих частот и девиаций | не более 2% не более 3% |
| Генератор обеспечивает в режиме ЧМ уменьшение частоты при положительном значении модулирующего сигнала и увеличение при отрицательном значении модулирующего сигнала | |
| Величина входного модулирующего сигнала, необходимая для получения максимальной величины девиации частоты при сопротивлении входа внешней модуляции (600 + 120) Ом | не более 5В |
| Паразитная амплитудная модуляция в режиме ЧМ при девиации 100 кГц с частотой 1000 Гц | не более 5% |
| Генератор обеспечивает внешнюю импульсную модуляцию в диапазоне 10 – 512 МГц импульсами длительностью от 0,3 до 1000 мкс, при частоте следования от 50 до 10000 Гц и скважности равной или большей 2 | |
| Длительность фронта выходного радиоимпульса, мкс спада | не более 0,15 не более 0,3 |
| Неравномерность вершины выходного импульса при величине выбросов на вершине импульса не более 25% от амплитуды импульса | не более 15% |
| Ослабление сигнала рабочей частоты в паузе между импульсами для режима ИМ1, дБ: в диапазоне от 10 до 100 МГц в диапазоне свыше 100 до 256 МГц в диапазоне свыше 256 до 512 МГц | не менее 40 не менее 50 не менее 40 |
| Погрешность установки опорного уровня напряжения выходного сигнала в режиме ИМ1, дБ | не более + 2 |
| Электрическая изоляция цепи питания должна выдерживать без пробоя испытательное напряжение: в нормальных условиях, В в условиях повышенной влажности, В | 1500 900 |
| Время установления рабочего режима, мин | около 15 |
| Мощность, потребляемая прибором от сети при номинальном напряжении, ВА | не более 80 |
| Непрерывная работа в рабочих условиях при сохранении технических характеристик, ч | в течение 16 |
| Рабочие условия эксплуатации | |
| Температура окружающей среды, 0С | от – 10 до + 50 |
| Относительная влажность воздуха, % | до 95 + 3 |
| Напряжение сети, В | (220 + 22), частотой (50 + 0,5) Гц и (115 + 5,75), частотой (400 + 12)Гц |
| Масса, кг | не более 12 |
| Габаритные размеры, мм | не более 320 х 175 х 375 |
