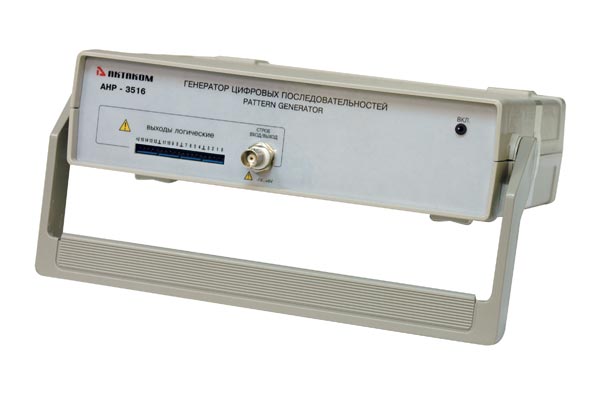

Генератор АНР-3516
Генератор цифровых последовательностей (генератор паттернов) используется для настойки цифровых схем.Выполнен в виде приставки к ПК. 16 каналов, частота внутр. тактиров. до 100 МГц, частота внеш. тактиров. до 50 МГц, память 256 кБ на канал
Технические характеристики генераторов АНР-3516 и АНР-3616
|
Параметр |
АНР-3516 и АНР-3616 |
АНР-3532 |
|
Частоты дискретизации |
МГц: 100; 50; 25; 12,5; 5; 2,5; 1,25 кГц: 500; 250; 125; 50; 25; 12,5; 5; 2,5; 1,25 Гц: 250; 50; 10; 2 |
|
|
Число выходных каналов |
16 |
32 |
|
Максимальное число бит на канал, Кбит |
256 |
|
|
Возможные выходные состояния |
0, 1 |
|
|
Выходные уровни напряжения |
1,8 – 4,3 Вс шагом 1,2 мВ |
|
|
Минимальная нагрузка на канал |
200 Ом |
|
|
Максимальная емкость на канал |
20 пФ |
|
|
Выброс, не более |
30% длительностью 10 нс |
|
|
Максимальная частота внешнего тактирования, МГц |
50 |
|
|
Тип интерфейса ПЭВМ |
USB 1.1 |
|
|
Тип разъемов входа-выхода |
BNC (CP-50) |
|
|
Тип выходных разъемов |
АМР |
|
|
Питание, В |
5,5 |
|
|
Потребляемая мощность, не более Вт |
2,5 |
5 |
