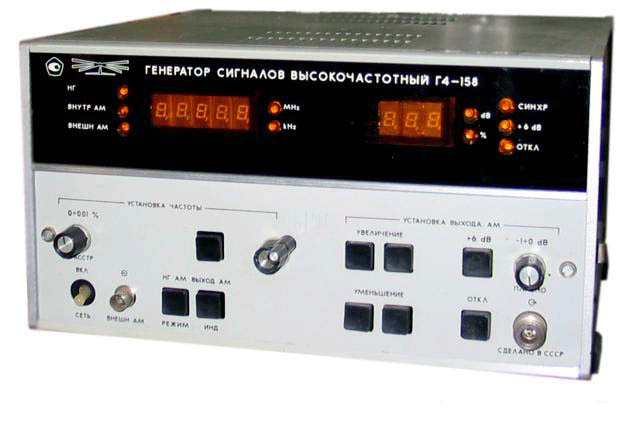

Генератор Г4-158
Генератор, 100 МГц, нижний предел 0,01 МГц, режимы АМ/НК, 2В/50Ом
- Диапазон частот 0,1 - 100 МГц
- Точность установки частоты 1Е-5
- Нестабильность
- Режимы работы НК, АМ
- Дистанционное управл
| Частота | |
| Диапазон | 0,01 - 100 МГц |
| Дискретность | 1 кГц (10-100 МГц) 100 Гц (1-10 МГц) 10 Гц (0,1 - 1 МГц) 1 Гц (0,01 - 0,1 МГц) |
| Основная погрешность: | |
| в нормальных условиях | ±10Е-5 |
| в рабочих условиях | ±10Е-4 |
| Нестабильность после 1 ч прогрева | 10Е-5 за 15 мин |
| Выход | |
| Пределы | (1*10Е-7) -2 В (50,75 Ом) |
| Основная погрешность при уровне выходного напряжения: | |
| 1 В: | |
| fн < 50 МГц | ± 0,5 дБ |
| fн > 50 МГц | ± 1 дБ |
| 2 В | ± 1,5 дБ |
| Погрешность установки ослабления аттенюатора: | |
| от 0 до 59 дБ | ± 0,5 дБ |
| от 60 до 139 дБ | ± 1 дБ |
| Дополнительная погрешность | ±0,02 дБ на каждые 10С |
| Спектральная частота | |
| Паразитная девиация частоты в полосе 30 Гц - 20 кГц | 1*10Е-6fн+5 Гц |
| Гармонические составляющие | - 30 дБ |
| Паразитная АМ | = 0,1% |
| Спектральная плотность амплитудных шумов | |
|
fн < 10 МГц |
- 135 дБ |
|
fн < 10 МГц при отстройке от несущей на 100 кГц |
- 140 дБ |
| Амплитудная модуляция | |
| Диапазон модулирующих частот: | |
| при внешней АМ | 30 кГц - 20 кГц |
| при внутренней АМ | 1 кГц |
| Коэффициент АМ | 0 - 99% |
| Основная погрешность КАМ: | |
| КАМ = 5 - 90% и Fм=1 кГц | ±5 % |
| в диапазон модулирующих частот | 10 % |
| Дополнительная погрешность | ±2,5 % на каждые 10С |
| Коэффициент гармоник: | |
| КАМ<90% | = 3% |
| КАМ<80% fн=0,1 - 10 МГц, Fм=1 кГц | 1% |
| Паразитная ЧМ при КАМ=30% Fм=1 кГц | 1*10Е-6fн+60 Гц |
| Общие данные | |
| Интервал рабочих температур | от -10 до 50° C |
| Питание | (220±22) В, (50±0,5) Гц (220±11) В, (400±12) Гц |
| Потребляемая мощность | 60 В*А |
| Габаритные размеры, масса | 340 X 175 X 415 мм, 10,5 кг |
