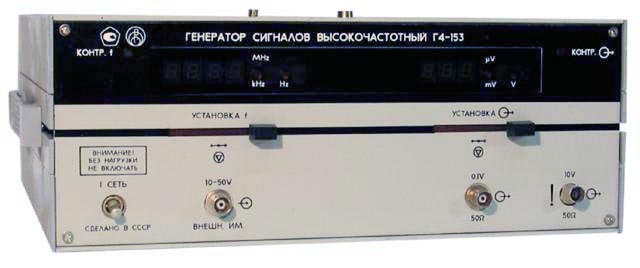

Генератор Г4-153
Генератор, 10 МГц, нижний предел 0,00001 МГц, режимы АМ/ЧМ, погрешность 0,01%, 0,1В/50Ом
Генератор сигналов высокочастотный Г4-153 с повышенным уровнем выходной мощности предназначен для настройки, регулировки и испытаний радиотехнических устройств видеодиапазона частот.
Генератор применяется в различных областях радиотехники как источник сигнала повышенной мощности. Работа с КОП и АИС не предусмотрена.
| Режим работы: | ||
| Режим немодулированных колебаний | ||
| Режим внешней импульсной модуляции | ||
| Диапазон частот от 10,00 Гц до 10,00 МГц: | ||
| На диапазоне 10,00-99,99 Гц | Разрешение 0,01 Гц | |
| На диапазоне 100,0-999,9 Гц | Разрешение 0,1 Гц | |
| На диапазоне 1,000-9,999 кГц | Разрешение 1 Гц | |
| На диапазоне 10,00-99,99 кГц | Разрешение 10 Гц | |
| На диапазоне 100,0-999,9 кГц | Разрешение 100 Гц | |
| На диапазоне 1,000-9,999 МГц | Разрешение 1кГц | |
| Запас по частоте на краях диапазона не менее 0,02% | ||
| Основная погрешность установки частоты в рабоч. условиях не более | + 0,01% | |
| Нестабильность частоты при неизменных внешних условиях и неизменном напряжении питания за 15-мин. Интервал при работе в нормальных условиях | + 1х 10-5 | |
| Выходное напряжение на согласованной нагрузке 50 Ом, подключенной через кабель к основному выходу прибора, регулируется в номинальных пределах, В | От 100 х 10-6 до 10 | |
| Разрешающая способность установки выходного напряжения по отсчетному устройству прибора соответствует: | ||
| На диапазоне 100 – 999 мкВ | Разрешение 1 мкВ | |
| На диапазоне 1,00 – 9,99 мВ | Разрешение 10 мкВ | |
| На диапазоне 10,0 – 99,9 мВ | Разрешение 100 мкВ | |
| На диапазоне 100 – 999 мВ | Разрешение 1 мВ | |
| На диапазоне 1,00 – 9,99 В | Разрешение 10 мВ | |
| Основная погрешность установки опорного уровня выходного напряжения 5 В и значений напряжений более 5 В на согласованной нагрузке (50+ 0,5) Ом по отсчетному устройству прибора не более, дБ | + 1 | |
| Приведенная погрешность установки значений напряжений мене 5В, не более, дБ | + 1 | |
| Относительная погрешность в этом случае не более | 30% | |
| Основная погрешность установки ослабления аттенюатора не более, дБ | + 0,5 | |
| Коэффициент гармоник выходного сигнала в диапазоне частот 10 – 99,99 кГц не более | + 3% | |
| Коэффициент гармоник выходного сигнала в диапазоне частот свыше 99,99 кГц, не более | + 5% | |
| Имеется возможность дистанционного управления установкой частоты и величины выходного напряжения управляющими сигналами в двоичном коде 1-2-4-8. | ||
| Параметры выходного информационного сигнала: | Напряжение “лог. 1” не более 0,4 В | |
| Напряжение “лог. 0” не более 2,4 В | ||
| Плавная перестройка частоты в пределах 0,1% аналоговым сигналом с разъема ДУ, величина которого | От + 3 В до + 12В | |
| Электрическая изоляция цепи питания выдерживает без пробоя испытательное напряжение переменного тока частотой 50 Гц, В | 1500 | |
| При повышенной влажности, В | 900 | |
| Общие характеристики | ||
| Мощность, потребляемая прибором, ВА | 100 | |
| Непрерывная работа в рабочих условиях с сохранением технических характеристик не менее, ч | 16 | |
| Напряжение сети переменного тока, В | 220 + 22 | |
| Частота, Гц | 50 + 0,5 | |
| Рабочая температура, оС | От – 10 до + 50 | |
| Рабочая относительная влажность воздуха | До 95% | |
| Габариты, мм | 340х135х377 | |
| Масса, кг | 10 | |
