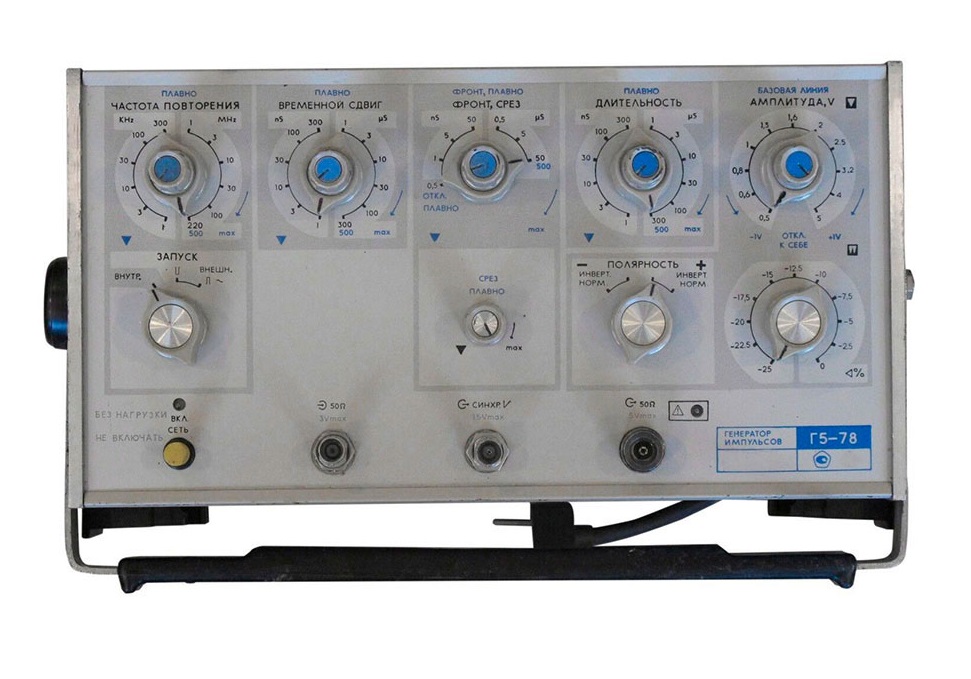

Генератор Г5-78
частота 1 кГц - 500 МГц, длительность 1 нс - 500 мкс, амплитуда 0.5 - 5 В (50 Ом), смещение +/- 1 В, внешний запуск, вес 9 кг
Г5-78 предназначен для генерирования одинарной последовательности основных импульсов положительной и отрицательной, нормальной и инвертированной полярности. Применяется для разработки, поверки и обслуживания быстродействующих радиоэлектронных устройств, интегральных схем, цифровых линий передачи данных с импульсно-кодовой модуляцией.
Полностью заменяет генератор импульсов Г5-59, значительно превосходит его по ряду показателей (частота повторения, минимальные длительности импульса, фронта и среза).
Основные данные:
- Частота повторения 1 кГц - 500 МГц
- Амплитуда основных импульсов 0,5 - 5 В
- Смещение базовой линии -1 ... + 1 В
- Длительность импульсов 1 нс - 500 мкс
- Временной сдвиг основного импульса относительно синхроимпульса 1 нс - 500 мкс
- Минимальная длительность фронта, среза не более 0,5 нс
- Регулируемая длительность фронта, среза 1 нс - 500 мкс
- Питание: 220 В; 50 Гц, 400 Гц
- Потребляемая мощность 120 В · А
- Габариты 304X120X300 мм;
- Масса 9 кг
