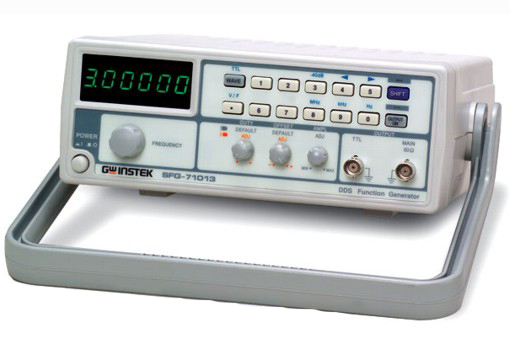

Генератор SFG-71013
Диапазон частот 0,1 Гц - 3 МГц (синус), 0,1-1 МГц (треугольник), 0,1-100 кГц (меандр), ТТЛ, прямой цифровой синтез, погрешность установки частоты ±(20*10-6), амплитуда 10 Впик на нагрузке 50 Ом, масса 2,1 кг, индикатор выходного напряжения
Генераторы сигналов функциональные SFG-71003, SFG-71013
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты (20*10-6)
- Малые гармонические искажения (менее -55 дБн при 1 Гц…200 кГц)
- Частотный диапазон 0,1 Гц…3 МГц
- Форма сигнала: синус, треугольник, меандр
- Разрешение по частоте 100 мГц
- Режим постоянного смещения
- Индикатор выходного напряжения (только для SFG-1013)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон (для синуса и меандра) | 0,1 Гц…3 МГц |
| Частотный диапазон (для треугольника) | 0,1 Гц … 1 МГц | |
| Разрешение по частоте | 0,1 Гц | |
| Погрешность установки | ±(20*10-6) | |
| Амплитуда | > 10 Впик (на 50Ом) | |
| Погрешность установки напряжения (только для SFG-71013) | ±20% при максимальной амплитуде | |
| Выходное сопротивление | 50 Ом ± 10% | |
| Аттенюатор | 40 дБ ± 1 дБ | |
| Постоянное смещение | ± 5 В (на 50 Ом) | |
| Асимметрия формы | 0,25… 0,75 для частот менее 1 МГц (форма сигнала меандр) | |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) | > -55 дБн, 0,1 Гц – 200 кГц > - 40 дБн, 0,2 МГц – 2 МГц > - 35 дБн, 2 МГц – 3 МГц |
| Неравномерность АЧХ | ±0,3 дБ, 0,1 Гц ~ 1 МГц ±0,5 дБ, 1 МГц ~ 2 МГц ± 1 дБ, 2 МГц ~ 3 МГц | |
| ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | ≤ 2% (0,1 Гц…100 кГц), 5% (100 кГц…1 МГц) |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | Асимметрия импульсов | ± (5% от периода + 4 нс), 0,1 Гц…100 кГц |
| Время нарастания/спада | ≤ 100 нс (макс. уровень 50 Ом) | |
| ТТЛ-ВЫХОД | Выходной уровень | ≥ 3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | ≤ 25 нс | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В/230 В ± 15%, 50/60 Гц |
| Габаритные размеры | 251 х 91 х 291 мм | |
| Масса | 2,1 кг |
