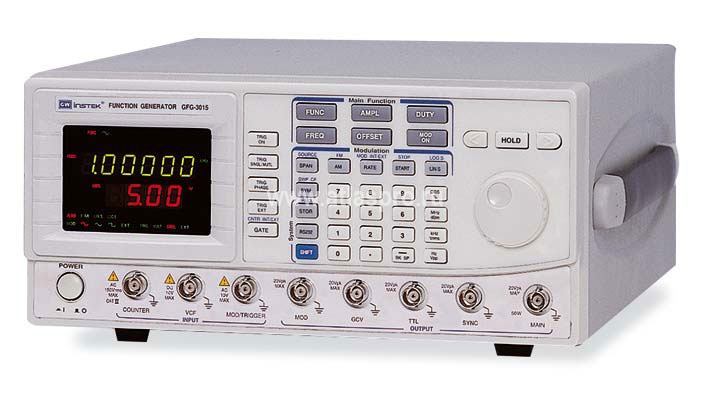

Генератор GFG-3015
10 мГц...15 МГц, шаг 0,01 Гц, синус, меандр, треугольник, ± пила, импульсы; · Внутренняя и внешняя АМ/ЧМ, лин/лог свипирование, синхрозапуск, стробирование; выход 0,01...10 В на 50 Ом, частомер до 150 МГц, RS-232, масса 5 кг.
- GOOD WILL INSTRUMENT Co., Ltd.
- Частотный диапазон 10 мГц 15 МГц (8 диапазонов)
- Синус, меандр, треугольник, +/- пила, импульсы
- Макс. разрешение 10 мГц, погрешность 0,02 %
- Выход до 10 В (ср. кв., пик-пик, дБм) на 50 Ом
- Одновременная индикация уровня и частоты
- Регулировка смещения ( 5 В) и коэф. заполнения (до 80 %)
- Внутренняя и внешняя АМ/ЧМ, лин/лог свипирование, синхрозапуск, стробирование
- 6-разрядный частотомер (внутр/внеш) до 150 МГц
- Внешнее управление частотой
- Выход синхросигнала и преобразователя частота-напряжение
- Интерфейс RS-232C
|
Характеристики |
Параметры |
Значения |
|
выходные параметры |
Частотный диапазон |
10 мГц…15 МГц, 8 диапазонов с автовыбором |
|
Погрешность установки |
± (0,02 % + 5 ед. счета) |
|
|
Разрешение |
10 мГц (0,01 Гц…1,5 кГц); 0,1 Гц (0,150 …15 кГц); 1 Гц (1,5…150 кГц); 10 Гц (0,015 …1,5 МГц); 100 Гц (0,15…15 МГц) |
|
|
Выходной уровень |
0,01…10 В пик-пик (ср кв, дБм) на 50 Ом, разрешение 10 мВ |
|
|
Погрешность установки |
± 3 % (10 Гц…1 МГц); ± 10 % (1 …15 МГц) |
|
|
Выходное сопротивление |
50 (± 10 %) Ом |
|
|
Постоянное смещение |
-5…5 В (± 3 %) на 50 Ом, разрешение 10 мВ |
|
|
Регулировка коэф. заполнения |
-80…20…80 % (± 1 %), частота до 1 МГц, разрешение 1 % |
|
|
Синусоида |
Коэффициент гармоник |
≤ 0,5 % (-46 дБс) 10 Гц…100 кГц |
|
Треугольник |
Нелинейность формы |
≤ 1% во всем диапазоне амплитуд на частоте 100 Гц |
|
Меандр |
Асимметрия формы |
± (1% от периода + 3 нс) |
|
Время нарастания/спада |
< 18 нс |
|
|
Модуляция |
Виды модуляции |
АМ, ЧМ, свиппирование, синхрозапуск (внутр/внеш), стробирование (определяется видом модуляции) |
|
Модулирующий сигнал |
Синус, меандр, треугольник, пила, асимметричные импульсы |
|
|
Частота модуляции |
10 мГц… 10 кГц (± 1 ед. счета), разрешение 0,01 / 1 / 100 Гц |
|
|
Уровень модуляции |
> 1 В пик-пик на 10 кОм |
|
|
АМ |
Коэффициент АМ |
0…100 % |
|
Частота модуляции |
Внутренняя: 10 мГц…10 кГц; Внешняя: 0…1 МГц |
|
|
Полоса несущей (-3 дБ) |
100 Гц…5 МГц |
|
|
Внешняя АМ |
< 10 В пик-пик при коэф. модуляции 100 % |
|
|
ЧМ |
Девиация |
0…± 15 % |
|
Частота модуляции |
Внутренняя: 10 мГц…10 кГц; Внешняя: 0…50 кГц |
|
|
Внешняя ЧМ |
< 5 В пик-пик при девиации 15 % |
|
|
Свипирование |
Диапазон свипирования |
10 мГц…15 МГц, 8 диапазонов |
|
Глубина свипирования |
Не менее 100:1 |
|
|
Частота свипирования |
10 мГц…10 кГц |
|
|
Режимы свипирования |
Линейное и логарифмическое |
|
|
Выходное напряжение |
0…5 В пик-пик на 10 кОм |
|
|
Синхрозапуск |
Фаза пуск-стоп |
90…260° |
|
Частота синхросигнала |
100 мГц…10 кГц |
|
|
Частота несущей |
100 мГц…1 МГц (возможно до 10 МГц) |
|
|
Внешняя несущая |
0…1 МГц, уровень ТТЛ |
|
|
Внешнее управление частотой |
Входное напряжение |
0…10 (± 1) В, глубина регулировки 100:1 |
|
Входное сопротивление |
10 кОм |
|
|
Частотомер |
Частотный диапазон |
Внутренняя/внешняя (5 Гц…150 МГц) (± 2 х 10-5 + 1 ед.) |
|
Макс. разрешение |
100 нГц (частота 0,1 Гц); 1 Гц (частота 100 МГц) |
|
|
Нестабильность кварца |
± 2 х 10-5 (23 ± 5 °С) после 30 мин прогрева |
|
|
Входной импеданс |
1 МОм / 150 пФ |
|
|
Чувствительность |
≤ 35 мВ ср. кв. (до 100 МГц), ≤ 45 мВ ср. кв. (> 100 МГц) |
|
|
Общие данные |
Напряжение питания |
115 / 230 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры, масса |
290 х 142 х 460 мм; 5 кг |
