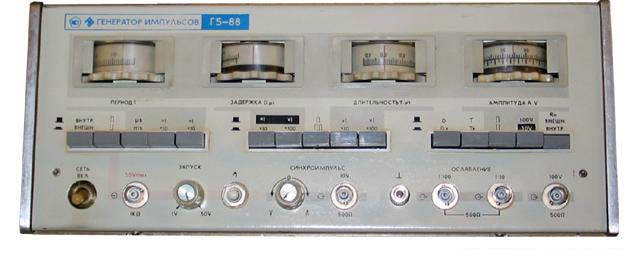

Генератор Г5-88
Прибор Г5-88 применяется в измерительной и вычислительной технике, технике связи, промышленной автоматике и телемеханике в качестве источника импульсных сигналов с метрологически нормированными характеристиками, а также при исследовании параметров материалов и элементов, требующих повышенной амплитуды импульсов (МОП-структур, полевых и биполярных транзисторов).
Прибор Г5-88 применяется в измерительной и вычислительной технике, технике связи, промышленной автоматике и телемеханике в качестве источника импульсных сигналов с метрологически нормированными характеристиками, а также при исследовании параметров материалов и элементов, требующих повышенной амплитуды импульсов (МОП-структур, полевых и биполярных транзисторов).
Генератор Г5-88 может использоваться в составе систем и установок.
Обеспечивает высокую надежность, имеет малые габариты, массу, низкое энергопотребление.
| Период повторения | 1 мкс - 1 с (одинарные импульсы); 2 мкс - 1 с (парные импульсы) |
| Длительность импульсов | 0,1 мкс - 1 с |
| Амплитуда импульсов (Rн = 500 Ом) | 1 мВ - 100 В |
| Временной сдвиг | |
| основного импульса относительно синхроимпульса | 0 - 2000 мкс |
| второго импульса пары относительно первого | 2 - 2000 мкс |
| Длительность фронта, не более | 50 нс (до 60 В); 100 нс (более 60 В) |
| Длительность среза, нс более | 100 нс (до 60 В); 150 нс (более 60 В) |
| Неравномерность вершины и исходного уровня | 5% |
| Пределы основной погрешности установки параметров | ±10% |
| Питание | 220±22 В, 50±0,5 Гц; 220±11 В, 400+28-12 Гц |
| Потребляемая мощность | 45 В · А |
| Габариты | 327X132,5X260 мм |
| Масса | 4,5 кг |
