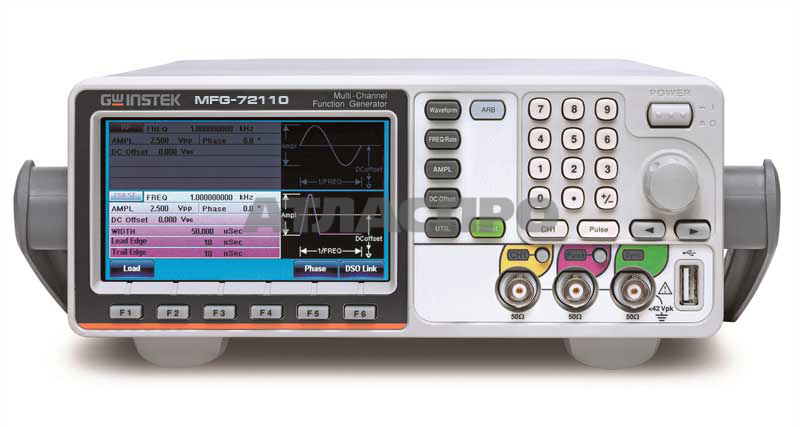

Генератор MFG-72110

2-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. 1 канал (ФГ+СПФ) - амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ). Диапазон частот: 1 мкГц…10 МГц (синус)

• Погрешность установки частоты ±(1*10-6).
• Режим постоянного смещения ± 5 Впик.
• Генератор сигналов произвольной формы: ЦАП 14 бит, частота дискретизации 200 МГц, длина памяти 16 К точек, 66 встроенных форм.
• 2-канал (Генератор импульсов): диапазон 1 мкГц - 25 МГц, амплитуда 1 мВ…2,5 Впик (на 50 Ом), пост. смещение до ±1 В пик, длительность импульса 20 нс- 999,9 кс, время нараст. / спада 10 нс - 20 с с разрешением 1 нс, регулируемая скважность 0,01-99,99 %.
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
• Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифр. коды NZ-код, Манчестер, RS-232, и др.).
• Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.
• Внутренняя память (запись/вызов): 10 ячеек форм сигналов (16 К), 10 профилей настроек.
• Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек).
• Интерфейсы: USB (host/ device).
• Масса и габариты: 266 × 107 × 293 мм, 2,5 кг.
