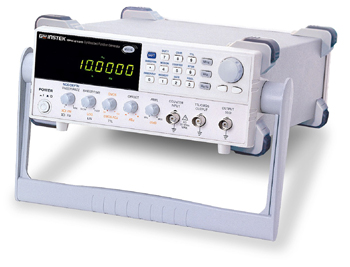

Генератор SFG-2010
Диапазон частот 0,1 Гц - 10 МГц, прямой цифровой синтез, погрешность установки частоты 0,002%, виды сигналов: синус, прямоугольник, треугольник, пила, ТТЛ.
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты
- Малые гармонические искажения (менее -55 дБн)
- Широкий частотный диапазон (4, 7 и 10 МГц)
- Форма сигнала: синус, треугольник, меандр, импульс, АМ, ЧМ, ГКЧ
- Разрешение по частоте 100 мГц
- Режим постоянного смещения
- Встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты (до 150 МГц)
- Память на 10 настроек
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
2004 |
2104 |
2007 |
2107 |
2010 |
2110 |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (для синуса и меандра) |
0,1 Гц … 4 МГц |
0,1 Гц … 7 МГц |
0,1 Гц … 10 МГц |
|||
|
Частотный диапазон (для треугольника) |
0,1 Гц … 1 МГц |
||||||
|
Разрешение по частоте |
0,1 Гц |
||||||
|
Погрешность установки |
± (20х10-6) |
||||||
|
Амплитуда |
> 10 Впик (на 50Ом) |
||||||
|
Неравномерность АЧХ (синус относительно 1 кГц) |
< ± 0,3 дБ (0,1 Гц – 1 МГц) < ± 0,5 дБ (1 МГц – 4 МГц) < ± 2 дБ (4 МГц – 10 МГц) |
||||||
|
Выходное сопротивление |
50 Ом ± 10% |
||||||
|
Аттенюатор |
2 х ( -20 дБ ± 1 дБ) |
||||||
|
Постоянное смещение |
± 5 В (на 50 Ом) |
||||||
|
Асимметрия формы |
0,2…0,8 (до 1 МГц) – плавная регулировка с разрешением 0,01 |
||||||
|
Дисплей |
9-разрядный, СД-индикаторы |
||||||
|
Синусоидальный сигнал |
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) |
> - 55 дБн, 0,1 Гц – 200 кГц > - 40 дБн, 0,2 МГц – 4 МГц > - 30 дБн, 4 МГц – 10 МГц |
|||||
|
Треугольный сигнал |
Нелинейность |
≤ 2% (0,1Гц…100кГц), ≤ 5% (100 кГц…1 МГц) |
|||||
|
Прямоугольный сигнал |
Асимметрия импульсов |
± (1% от периода + 4 нс), 0,1 Гц…100 кГц |
|||||
|
Время нарастания/спада |
≤ 25 нс (макс. уровень 50 Ом) |
||||||
|
КМОП-ВЫХОД |
Выходной уровень |
От (4 ± 1) В до (14,5 ± 0,5) В с плавной регулировкой |
|||||
|
Время нарастания / спада |
≤ 120нс |
||||||
|
ТТЛ-ВЫХОД |
Выходной уровень |
≥ 3В |
|||||
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
||||||
|
Время нарастания/спада |
≤ 25 нс |
||||||
|
СВИПИРОВАНИЕ ПО ЧАСТОТЕ (SFG-2104, 2107, 2110) |
Глубина свипирования |
100:1 – плавно регулируется |
|||||
|
Цикл свипирования |
1 с…30 с – плавно регулируется |
||||||
|
Режимы свипирования |
Линейный/логарифмический (выбирается переключателем) |
||||||
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (SFG-2104, 2107, 2110) |
Глубина АМ |
0…100% |
|||||
|
Частота модуляции |
400 Гц (внутренняя) / 0…1 кГц (внешняя) |
||||||
|
Частота несущей |
100 Гц…5 МГц (-3 дБ) |
||||||
|
Чувствительность входа |
≤ 10 В (при 100% АМ) |
||||||
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (SFG-2104, 2107, 2110) |
Девиация частоты |
0…± 5% на частоте 1 МГц |
|||||
|
Частота модуляции |
400 Гц (внутренняя)/ 0…1 кГц (внешняя) |
||||||
|
Чувствительность входа |
≤ 10 В (при 10% ЧМ) |
||||||
|
ЧАСТОТОМЕР (SFG-2104, 2107, 2110) |
Частотный диапазон |
5 Гц…150 МГц |
|||||
|
Разрешение |
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц |
||||||
|
Погрешность опорн. ген-ра |
± 2Ч10-5 (23°С ± 5°С) после 30 мин. работы |
||||||
|
Входной импеданс |
1 МОм/150 пФ |
||||||
|
Чувствительность |
≤ 35 мВ (5 Гц…100 МГц), ЎЬ 45 мВ (100 МГц…150 МГц) |
||||||
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В ± 15%, 50 / 60 Гц |
|||||
|
Габаритные размеры |
107 х 266 х 293 мм |
||||||
|
Масса |
Приблизительно 3,2 кг |
||||||
