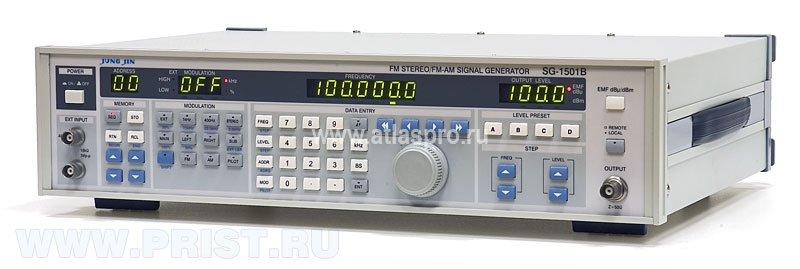

Генератор SG-1501B
100 кГц…150 МГц (± 5х 10-6; шаг 100 Гц), выход -20 дБм…126 дБм (шаг 0,1 дБ), режимы: АМ/ЧМ/ЧМ-стерео, 4 цифровых дисплея (частота/уровень/глубина АМ/ девиация ЧМ)
- Частотный диапазон 100 кГц…150 МГц
- Выходной уровень -20 дБмкВ…100 дБмкВ (126 дБмкВ для SG-1501B)
- Погрешность установки ± 5 х 10-6
- Микропроцессорное управление
- ЧМ стерео-модуляция (SG-1501)
- Запись/считывание до 100 профилей
- Подсветка клавиш управления
- Четыре цифровых дисплея (частота/уровень/глубина АМ/ девиация ЧМ)
- По отдельному заказу: пульт дистанционного управления, интерфейс GPIB
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНАЯ ЧАСТОТА | Диапазон | 100 кГц…150 МГц (76…110 МГц, FM Stereo) |
| Дискретность установки | 100 Гц | |
| Индикация частоты | 6 разрядов, СДИ табло | |
| Погрешность установки | ± 5Ч10-6 (± 5 ppm) | |
| ВЫХОДНОЙ УРОВЕНЬ | Диапазон | - 133 дБмВт…13 дБмВт (для SG-1501B) |
| Индикация уровня | 4 разряда, СД табло | |
| Погрешность установки | ± 1 дБ (при 100 дБмкВ) | |
| Погрешность аттенюатора | ± 2 дБ (-20 …20 дБмкВ), ± 1 дБ (20…100 дБмкВ), ± 1,5 дБ (100 ... 120 дБмкВ) | |
| Неравномерность | АЧХ ± 1,5 дБ | |
| Уровень паразитных и гармонических составляющих сигнала | ≤ минус 30 дБ | |
| КСВН | ≤ 1,2 | |
| Выходное сопротивление | 50 Ом | |
| МОДУЛЯЦИЯ | Частота внутренней модуляции | 400 Гц, 1 кГц |
| Уровень внешней модуляции | 3 Впик-пик ± 2% | |
| Вход внешней модуляции | 10 кОм | |
| ЧМ-МОДУЛЯЦИЯ | Девиация частоты | 0…100 кГц (несущая 1…150 МГц) |
| Индикация девиации | 3 разряда, СДИ табло | |
| Погрешность установки | ± 10% ( при максимальной девиации 0…100 кГц ) | |
| Коэф. гармоник огибающей (девиация 75 кГц) | ≤ 0,06% (в диапазоне 10,7…110 МГц) ≤ 0,11% (в диапазоне до 10,7 МГц) | |
| АМ-МОДУЛЯЦИЯ | Глубина АМ | 0…60% |
| Дискретность установки | 0,1% | |
| Погрешность установки | ± 5% (при внутренней АМ в диапазоне 100 кГц …110 МГц) ± 10% (при внутренней АМ в диапазоне 110…150 МГц) | |
| Индикация коэф. АМ | 3 разряда, СДИ табло | |
| Частота внешней модуляции | 20 Гц…10 кГц (± 1,5 дБ относительно 1 кГц) | |
| Коэф. гармоник огибающей (глубина АМ 30%) | ≤ 0,65% (в диапазоне 400 кГц…30 МГц) ≤ 1,5% (в других диапазонах) | |
| РЕЖИМ СТЕРЕО (SG-1501) | Разделение стерео-каналов | ≥ 50 дБ (400 Гц…1 кГц) ≥ 35 дБ (100 Гц…10 кГц) ≥ 30 дБ (50 Гц…15 кГц) |
| Пилот-сигнал | 19 кГц ± 2 Гц | |
| Коэф. гармоник огибающей | < 0,07% | |
| ПАМЯТЬ SG-1501/ 1501М | Режим программирования | запись до 4-х значений выходного уровня |
| Запись | до 100 профилей | |
| Предустановленные кнопки | ЧМ: 3 (3,5 кГц; 22,5 кГц; 75кГц) /2 АМ: 1/2 (30%;60%) Стерео: 2 (30%, 60%) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 220 В / 240 В ±10%, 50 / 60Гц |
| Комплект поставки | Сетевой шнур (1), соединительный кабель BNC (1), предохранитель, руководство по эксплуатации Опция: пульт ДУ (SG-1501), GPIB, вых. мощность 126 дБм | |
| Габаритные размеры | 115 Ч 430 Ч 310 мм | |
| Масса | 7 кг |
