Е7-20 измеритель LCR

Погрешность 0.1%, R 10-5Ом...10МОм, L 10-11Гн…10кГн, С 10-15Ф…1Ф, 25Гц…1МГц

• ±0,1%; 25 Гц...1 МГц
• Уровень измерительного сигнала 0,04 - 1 В
• 5 - разрядный индикатор
• Автоматический и ручной выбор пределов измерения
• Математическая обработка результатов измерений
• Интерфейс RS-232С

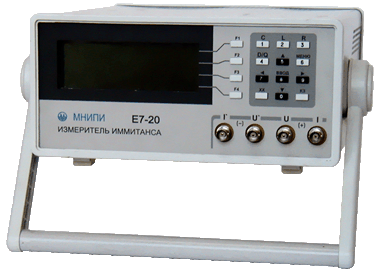

Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений/сек.

Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).

Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.

Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
