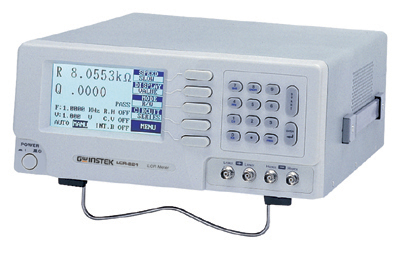

LCR-7829 измеритель LCR
установлен интерфейс для внешнего сортировщика, R (6,25 Ом – 410 кОм), C (20 пФ –2,083 мФ), L (5 мкГн – 5417 Гн), Q/D 10-4...104, тест-сигнал 12 Гц - 100 кГц и 5 мВ - 1275 мВ, базовая погрешность 0, 1%, автоматическая или ручная отбраковка элементов (13 зон), внутр./внеш.смещение до 30 В, запись до 100 профилей, Δ-измерения (Δ, %), усреднение (1-255), 5-разрядая индикация, диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн), ЖК-матрица (240х128 точек) с подсветкой, масса 5,5 кг
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
- Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
- Базовая погрешность 0,05% (817/819), 0,1% (827/829)
- Тест-сигнала: 12 Гц - 100 кГц (819/829) и 10 кГц (817/827)
- Последовательная/параллельная схема замещения
- Внутренне смещение 2 В, внешнее смещения до 30 В
- Запись/считывание до 100 профилей
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, Δ-измерения
- Усреднение результатов измерения (1 – 255)
- Программная компенсация начальной емкости и сопротивления
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс для сортировки компонентов (827/829)
- Опция: интерфейс RS-232 (817/819)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | LCR 819, 829 | LCR 817, 827 |
| ИЗМЕРЕНИЕ RLC | Сопротивление (R, ESR) | 6,25 Ом – 410 кОм | |
| Емкость (C) | 20 пФ –2,083 мФ | 40 пФ –2,083 мФ | |
| Индуктивность (L) | 5 мкГн – 5417 Гн | 100 мкГн – 5417 Гн | |
| Добротность (Q) | 0,0001 - 9999 | ||
| Тангенс угла потерь (D) | 0,0001 - 9999 | ||
| Базовая погрешность | ± 0,05% (LCR-817/819) ± 0,1% (LCR-827/829) | ||
| Время измерения | 68 мс (LCR-817/819)34 мс (LCR-827/829) | ||
| Режимы измерения | R/Q, C/D, C/R, L/Q, | ||
| Запуск измерений | Автоматический или ручной | ||
| Схема измерения | Параллельная/последовательная (ручной выбор) | ||
| ТЕСТ СИГНАЛ | Частота тест-сигнала | 12 Гц – 100 кГц, 503 фиксиров. установки | 12 Гц – 10 кГц, 489 фиксиров. установки |
| Уровень тест-сигнала | 5 мВ - 1275 мВ (шаг 5 мВ) | ||
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Внутренний источник | 2 В | |
| Внешний источник | 0 В - 30 В (максимальный ток 200 мА) | ||
| ПАМЯТЬ | Функции | Запись/считывание установленных параметров измерения | |
| Объём памяти | 100 ячеек | ||
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в % | |
| Режим усреднения | 1…255 измерений | ||
| ДИСПЛЕЙ | Тип индикатора | ЖКИ матрица (240 Ч 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., Δ, Δ%), индикаторы параметров режима измерения, меню режимов настройки | |
| Формат индикации | 5 разрядов на основной шкале 4 разряда на дополнительной шкале | ||
| ОБЩИЕ ДАННЫЕ | Условия эксплуатации | 10°С…50°С и относительная влажность до 85% | |
| Напряжение питания | 100 В…240 В, 50/60 Гц | ||
| Габаритные размеры | 330 Ч 149 Ч 437 мм | ||
| Масса | 5,5 кг | ||
| Комплект поставки | Шнур питания (1), измерительный 4-проводный кабель LCR-06A (1) | ||
| Опции | RS-232 (817/819), измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) | ||
