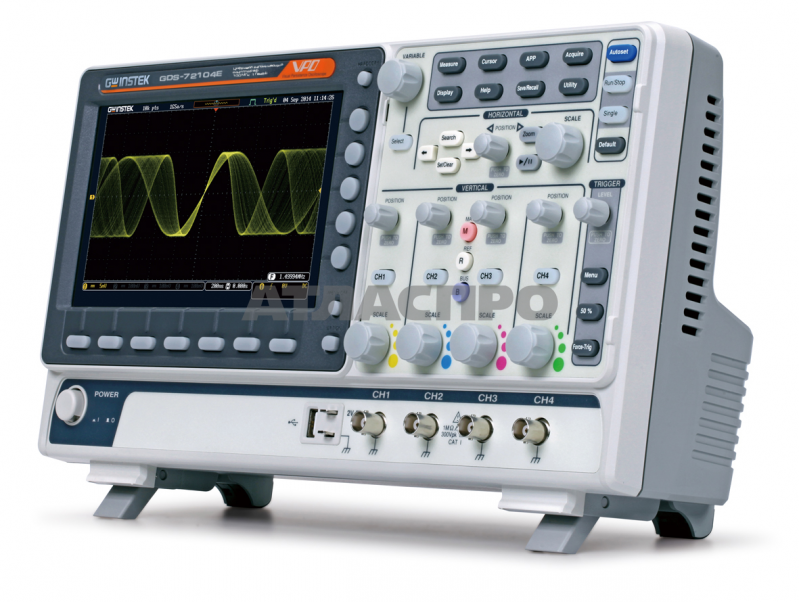

Осциллограф GDS-72204E

Цифровой осциллограф: 200 МГц, 4 канала; 1 мВ…10 В/дел (1 МОм); 1 нс/дел…100 с/дел; АЦП 8 бит; макс. частота дискретизации 1 Гвыб/с; макс. длина записи 10 МБ; сегментированная память (29000 сегм), функция слежения курсоров; функция БПФ (1 МБ); расширенная синхронизация (фронт, длит., ТВ, событ., поперем.); синхронизация и декодирование сигналов I2C, SPI, UART, CAN, LIN; память 24 осциллограммы, 20 профилей; TFT дисплей (800×480) диагональ 20 см; интерфейсы: USB (запись, управление), LAN; 384×208×127 мм; 2,8 кг

• Количество каналов 4
• Полоса пропускания 200 МГц
• Максимальная частота дискретизации: 1 ГГц
• Максимальный объем памяти 10 МБ
• Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
• Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
• Режим сегментированной памяти (до 29,000 сегментов)
• Режим «Поисковая машина» для поиска событий по заданным условиям
• 28 видов автоматических измерений параметров, курсорные измерения
• Режим автоизмерения временных задержек (8 параметров)
• Функция автоустановки параметров развертки, запуска
• Функции математики: сложение, вычитание, умножение, деление.
• Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
• Режимы растяжки окна, самописец и XY
• Внутренняя память: 24 осциллограммы, 20 профилей настроек
• Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN
• Регистратор данных до 100 часов, интервал регистрации от 2 с.
• Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
• Цветной WVGA TFT-дисплей (20 см)
• Вывод данных на печать (поддержка PictBrige)
