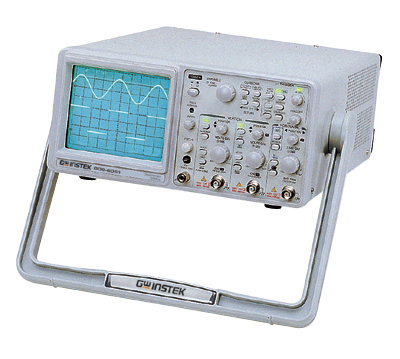

Осциллограф GOS-6031
2 канала по 30 МГц, 3 режима маркерных измерений, встроенный 6-разр. частотомер 50 Гц...30 МГц (+0,01%), память на 10 установок органов управления, одновременная индикация основной и растянутой развёртки, растяжка развёртки х5, х10, х20, автовыбор источника синхросигнала, квазиэлектронное управл., масса 7,2 кг
- Полоса пропускания 30 МГц
- Чувствительность 1 мВ/дел.
- Экранная графика
- Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления (GOS 6031)
- Растяжка развертки х5, х10, х20
- Одновременная индикация основной и растянутой развертки
- ТВ-синхронизация (построчная и покадровая)
- Автовыбор источника синхросигнала
- Режим развертки внешним сигналом (X-Y вход)
- Модуляция яркости луча (Z-вход)
- Дополнительный выход канала 1
- Звуковая и светодиодная индикация
- Компактный, удобное расположение органов управления
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания (-3дБ) | GОS 6050/6051: 0..50МГц (0.. 7МГц при 1мВ/дел, 2мВ/дел) |
| Коэф. отклонения (Коткл.) | 1мВ/дел..20В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | + 3% (5мВ/дел.. 20В/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2.5 раза | |
| Время нарастания | GОS 6050,6051: < 7нс (< 50нс при 1мВ/дел, 2мВ/дел) | |
| Входной импеданс | 1МОм/25пФ | |
| Макс. входное напряжение | 400В (DC + ACпик.) при < 1кГц | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно | |
| Частота перекл. коммутатора | 250кГц | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0.2мкс/дел..0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
| Погрешность установки Кразв. | + 3% | |
| Регулировка Кразв. | Плавное перекрытие в 2.5 раза | |
| Мин. значение Кразв. | GОS 6050,6051: 100нс/дел (10нс/дел – 50нс/дел-некалибр.) | |
| Функция ALT-MAG | Обеспечивается одновременная индикация основной и растянутой развертки | |
| Синхронизация | Режимы синхронизации | Автоколебательный, ждущий, ТВ сигналом |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний | |
| Фильтры синхронизации | АС, ФВЧ, ФНЧ, ТВ-кадровый (-), ТВ-строчный (-) | |
| Полярность синхросигнала | +/- | |
| Чувствительность синхросигнала | GOS 6061/6050 20Гц – 5МГц 5МГц – 40МГц 40МГц – 50МГц GOS 6031/6030 20Гц – 2МГц 2МГц – 0МГц - Канал1, канал2 0.5 дел 1.5 дел 2.0 дел Автовыбор 2.0 дел 3.0 дел 3.5 дел Внешняя 200мВ 800мВ 1.0В | |
| ТВ синхроимпульс – 1.0 дел (кан1, кан2, автовыбор) или 200мВ (внешняя) | ||
| Внешняя синхронизация | Макс. уровень: 400В (DC + ACпик.) при < 1кГц | |
| Функция HOLD-OFF | Обеспечивается ручная регулировка стабильности запуска разветки | |
| Курсорные измерения (GOS 6061, GOS 6021) | Функции | D V, D Т, 1/D Т |
| Разрешение | 1/25 деления | |
| Диапазон эфф. измерений | По вертикали + 3 дел., по горизонтали + 4 дел | |
| ИЗМЕРЕНИЕ ЧАСТОТЫ (GOS 6051, GOS 6031) | Частотный диапазон | GOS 6051: 50 Гц..50 МГц |
| Погрешность измерения | + 0,01% (0,05% в диапазоне частот от 50Гц до 1 КГц) | |
| Чувствительность | 2.0 дел (источник синхросигнала – кан1 или кан2) | |
| Формат индикации | Макс. 6 разрядов | |
| ПАМЯТЬ ОРГАНОВ УПРАВЛЕНИЯ | Функции | Запоминание и вызов 10 состояний органов управления |
| Зкранная графика | Функции | Индикация коэ. отклонения, коэф. развертки, уровня синхросигнала для кан1 и/или кан2 |
| X-Y вход | Полоса пропускания | 0.. 500 кГц (-3дБ) |
| Коэффициент отклонения | 1мВ/дел.. 20В/дел | |
| Разность фаз X-Y | < 30 в диапазоне 0.. 50кГц | |
| Z-вход | Частотный диапазон | 0.. 2МГц |
| Чувствительность | 5В | |
| Макс. входное напряжение | 30В (DC+AСпик ) при < 1кГц | |
| Входное сопротивление | 33кОм (GOS 6051/6050), 47кОм (GOS 6031/6030) | |
| Увеличение яркости луча | При уменьшении уровня входного сигнала | |
| Выход канала 1 | Выходной уровень | 20мв/дел на 50Ом |
| Диапазон частот | 50Гц – 5МГц | |
| ЭЛТ | Экран | 8x 10дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100% |
| Напряжение ускорения | 12кВ (GOS 60516050) 2 кВ (GOS 60316030) | |
| Общие данные | Напряжение питания | 100/120/220/230В+ 10%, 50/60Гц |
| Габаритные размеры | 275x 130x 370мм | |
| Комплект поставки | РЭ (1), шнур питания (1), делитель 1:1/1:10 (2) | |
| Масса | 7,2кг |
