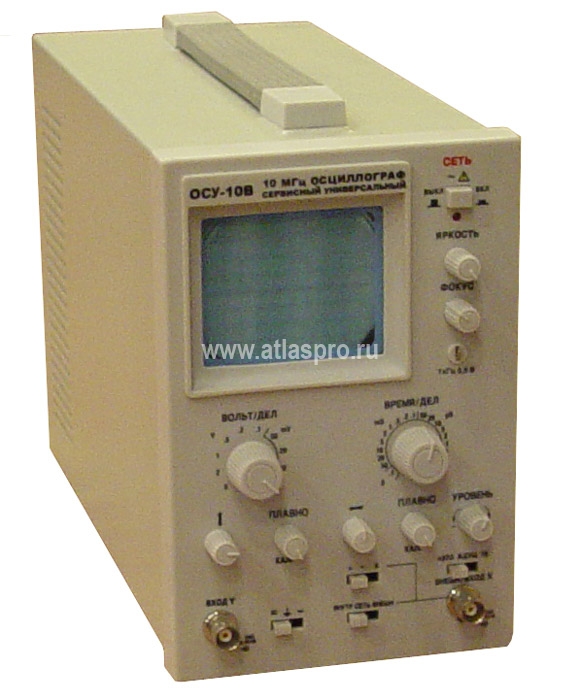

Осциллограф ОСУ-10В
10 МГц, 1 канал, чувствительность 10 мВ/дел., малогабаритный, вертикальное исполнение
| Характеристики | ПараметрЫ | значения |
| канал вертикального отклонения | Полоса пропускания (-3 дБ) | 0…10 МГц (открытый вход) 10 Гц…10 МГц (закрытый вход) |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…5 В/дел. | |
| Погрешность установки Коткл. | ± 3 % | |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза | |
| Время нарастания | £ 35 нс | |
| Входной импеданс | 1 МОм (± 3 %) / 30 пФ (± 5 пФ) | |
| Макс. входное напряжение | 400 В ( ( В ( (DC + AС пик.) | |
| Вход усилителя | Открытый (DC), закрытый (АС), заземленный (GND) | |
| канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0,1 мкс/дел…0,1 с/дел. |
| Погрешность установки Кразв. | ± 3 % | |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза | |
| синхронизация | Источники синхронизации | Внутренний, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ | |
| Чувствительность | Внутренняя – 1 дел.; внешняя – 0,3 В; ТВ – 2 дел. | |
| Уровень внеш синхронизации | До 400 В ( ( В ( (DC + AС пик.) | |
| Вход внешней синхронизации | 1 МОм (± 3 %) / 20 пФ (± 5 пФ) | |
| X-Y вход | Полоса пропускания (-3 дБ) | 0…1 МГц (открытый вход) 10 Гц…1 МГц (закрытый вход) |
| Коэффициент отклонения | Вход Х: 0,2 В/дел…0,5 В/дел | |
| Разность фаз усилителей X, Y | £ 30 в диапазоне 0…50 кГц | |
| калибратор | Фома сигнала | Меандр |
| Частота сигнала калибровки | 1 кГц (± 2 %) | |
| Уровень сигнала калибровки | 0,5 В пик-пик ( пик-пик ( В пик-пик ( пик-пик (± 2 %) | |
| ЭЛТ | Размер экрана | Диагональ 3”; площадь 8 ´ 10 дел. (1дел. = 6 мм) |
| Напряжение ускорения | 1,3 кВ | |
| Цвет свечения | Зеленый | |
| общие данные | Напряжение питания | 220 В ( ( В ( (± 10 %); (50 ± 2) Гц |
| Потребляемая мощность | Не более 25 Вт | |
| Габаритные размеры | 220 х 90 х 270 мм (10А); 130 270 мм (10А); 130 х 190 х 270 мм (10В) | |
| Масса | 3 кг | |
| Комплект поставки | Делитель х1 / х10 (1), шнур питания (1), предохранитель (1) |
