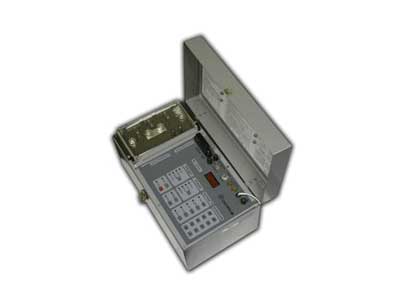

Сатурн-М комплект для испытаний автоматических выключателей

Технические характеристики

Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А
"Сатурн-М", базовый блок "Сатурн-М1"
"Сатурн-М1" с силовым блоком

10..2000
30..12000

Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А

 0,5..300

Диапазон измерения тока
cо встроенным трансформатором тока, А
с внешним трансформатором тока, кА

10..2500
0,1..99,99

Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с

 0,01..99,99

Диапазон регулирования угла открытия тиристоров, %

1..100

Диапазон задания роста угла открытия тиристоров, %

1..10

Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, %

 8

Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с

 0,01´t_изм+0,01

Напряжение питания, В/Гц

220/50

Потребляемая мощность по цепям питания, ВA

40

Габаритные размеры базового/силового блоков, мм, не более

400х235х230

Масса, кг, не более
базового блока "Сатурн-М1", "Сатурн-М"
силового блока "Сатурн-М1"

13
13
