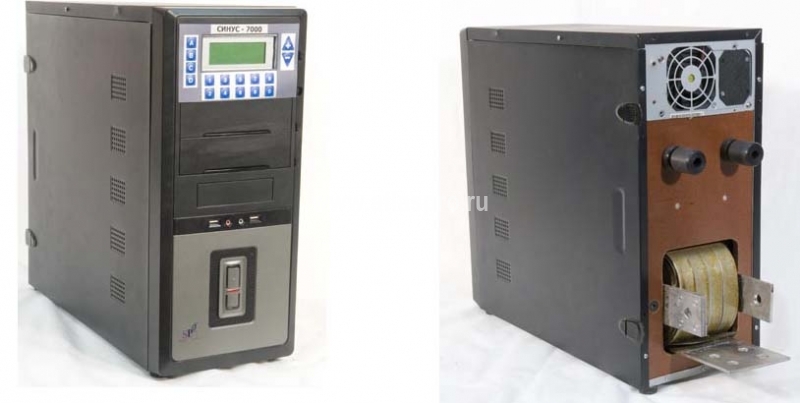

Синус-7000 Комплект нагрузочный с синусоидальной формой

Комплект СИНУС-7000 наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630 А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон регулирования и измерения испытательного тока.....100-7000 А
• Диапазон задания и измерения длительности протекания тока:
• в кратковременном режиме.....0,02-2,54 с
• в длительном режиме.....0,02-999,99 с
• Максимальное значение длительности испытательного тока I=700 А.....300 с
• Максимальное значение длительности испытательного тока, I=3500 А.....60 с
• Максимальное значение длительности испытательного тока, I=7000 А.....30 с
• Максимальное значение тока, потребляемого из сети.....160 A
• Напряжение питающей сети.....220+/-22 В
• Максимальное значение мощности, потреблямой из сети:
• в кратковременном режиме, при (Iмакс = 7000 А).....36 кВА
• в длительном режиме, при (Iмакс = 2000 А).....12 kBА
• Приведенная погрешность измерения силы испытательного тока не более.....+/-3%
• Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

• длина.....500 мм
• ширина.....200 мм
• высота.....400 мм
• масса.....36 кг
