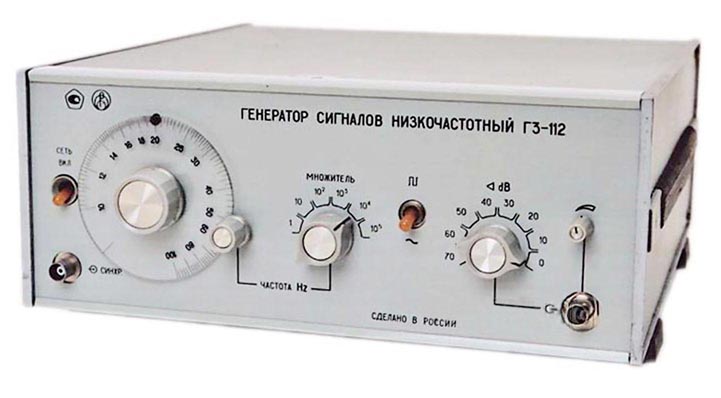

Генератор Г3-112

10 МГц, нижний предел 10 Гц, синус, прямоугольник, 5 В/50 Ом

Генератор сигналов низкочастотный Г3-112 представляет собой источник синусоидального и прямоугольного сигналов и предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Рабочие условия эксплуатации:

• температура от -10 до +50^oС;
• относительная влажность воздуха до 80%;
• атмосферное давление 450-800мм.рт.ст.;
• Возможность работы с КОП не предусмотрена.

1. Полный диапазон
10Гц - 10 МГц.

*f_n - установленное по шкале значение частоты в герцах.

2. Нестабильность частоты.
После двухчасового времени установления рабочего режима при нормальных условиях не превышает:
1) +4х10^-4 f_n (+0.04%) за любые 15 минут работы
2) +5х10^-3 f_n (+0.5%) за любые 3 часа работы

3. Выходное напряжение.
- Наибольшее значение опорного уровня выходного напряжения синусоидального сигнала при сопротивлении нагрузки 50 Ом не менее 5В, без нагрузки -10В.
- Плавная регулировка выходного напряжения до минус 12дБ.
- Ступенчатая регулировка встроенным аттенюатором через 10 дБ в пределах от 0 до -70дБ.
- Номинальное выходное сопротивление генератора 50 Ом.
- Нестабильность выходного напряжения за любые 3 часа работы не более +1%

4. Коэффициент гармоник.

* - при наибольшем опорном уровне выходного напряжения на сопротивлении нагрузки 50Ом.

5. Внешняя синхронизация.
В генераторе предусмотрен режим внешней синхронизации синусоидальным сигналом.

6. Генерация сигнала прямоугольной формы.
Генератор обеспечивает сигнал прямоугольной формы (меандр) в диапазоне 10Гц-1 МГц.
- размах не менее 10В на нагрузке 50Ом и 20В без нагрузки;
- скважность 2+0.05 (10Гц-100кГц), 2+0.2 (100кГц-1МГц) ;
- длительность фронта среза не превышает 50нс на нагрузке 50 Ом.
Питание от сети переменного тока 220В 50Гц, 115/220В 400Гц.
Потребляемая мощность не более 60ВА.
Масса генератора 8кг.
Габаритные размеры 312х13х328мм.
Масса в укладочном ящике 30 кг.
