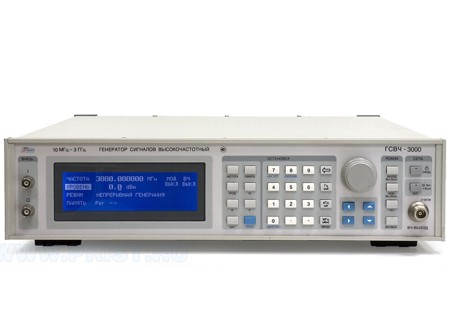

Генератор ГСВЧ-3000/GPIB
10 МГц…3000 МГц (± 2*10-6, разрешение 1 Гц); вых. уровень –120…0 дБм (разрешение 0,1 дБ) на 50 Ом; защита выхода до 25 Вт макс.; цифровая индикация; память до 20 профилей; GPIB; масса 14 кг
- Частотный диапазон 10 МГц ... 3000 МГц
- Прямой цифровой синтез сигналов
- Высокое разрешение выходной частоты (1 Гц)
- Низкий уровень фазовых шумов
- Девиация частоты до 100 кГц с разрешением 0,1 кГц
- Широкий диапазон установки выходного уровня (-120 ... 0 дБм)
- Защита выхода от внешнего источника (25 Вт максимально)
- Запись в память до 20 профилей
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНАЯ ЧАСТОТА | Диапазон | 10 МГц…3000 МГц |
| Дискретность установки | 1 Гц | |
| Погрешность установки | ± 5Ч10-8 (0,05 ppm) | |
| Защита выхода | Обеспечивается защита при подаче от внешнего источника: до 25 Вт (максим.) | |
| ВЫХОДНОЙ УРОВЕНЬ | Диапазон | Минус 120…0 дБм |
| Дискретность установки | 0,1 дБ | |
| Погрешность установки уровня | ± 2 дБ (-30…110 дБм) | |
| КСВН | < 1,5 | |
| Выходное сопротивление | 50 Ом | |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ | Фазовый шум | -92,0 дБс/Гц (при отстройке на 10 кГц) |
| Гармоники несущей | ≤ минус 30 дБс | |
| Негармонические составляющие | ≤ минус 50 дБс | |
| ВНУТРЕННЯЯ ЧМ МОДУЛЯЦИЯ | Девиация частоты | 0,0…100 кГц |
| Дискретность установки | 0,1 кГц | |
| Частота модуляции | 100 Гц …20 кГц | |
| ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ | Входной уровень | 1 В пик. |
| Импеданс | 50 Ом | |
| Тип соединителя | BNC | |
| ОБЩИЕ ДАННЫЕ | Габаритные размеры | 130 х 430 х 435 мм |
| Напряжение питания | 115 / 230 В, 50 / 60 Гц | |
| Масса | 18 кг | |
| Комплект поставки | Сетевой шнур (1), соединительный кабель N-типа (1), предохранитель, руководство по эксплуатации |
