Генератор Г3-112/1
10 МГц, нижний предел 10 Гц, синус, прямоугольник, 25 В, усилительный блок

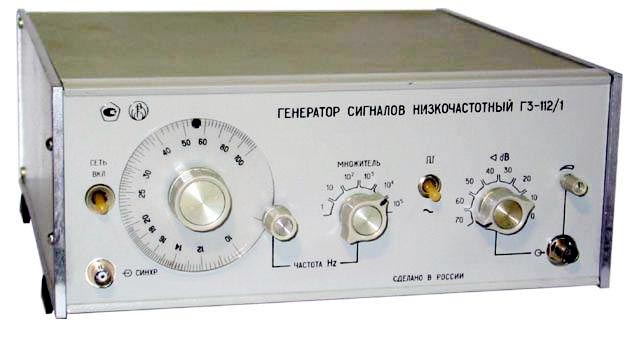

Генератор сигналов низкочастотный Г3-112/1 представляет собой источник синусоидального и прямоугольного сигналов и предназначен для исследования , настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Рабочие условия эксплуатации:
- температура от -10 до +500С
- относительная влажность воздуха до 80%
- атмосферное давление 450-800мм.рт.ст.
- Возможность работы с КОП не предусмотрена.
1. Диапазон частот:10Гц-10 МГц.
| Частота | Погрешность | |
| 1 поддиапазон | 10-100Гц | +(2+30:fn) |
| 2 поддиапазон | 100-1000Гц | |
| 3 поддиапазон | 1-10кГц | |
| 4 поддиапазон | 10-100кГц | |
| 5 поддиапазон | 100кГц-1МГц | |
| 6 поддиапазон | 1-10МГц | +3 |
fН - установленное по шкале значение частоты в герцах.
2. Нестабильность частоты:
После двухчасового времени установления рабочего режима при нормальных условиях не превышает:
1) +4х10-4 fn (+0.04%) за любые 15 минут работы
2) +5х10-3 fn (+0.5%) за любые 3 часа работы
3.Номинальное выходное сопротивление: генератора - 50 Ом.
4.Напряжение на выходе и коэффициент гармоник.
Генератор
| Коэфф. Гармоник**(не более) | Частота | UВЫХ.* | UВЫХ. без нагрузки |
| 0.3% | 100Гц-100кГц; | 5В | 10В |
| 0.5% | 10-100Гц, 100-200кГц | ||
| 1% | 200кГц-1МГц; | ||
| 4% | 1-10МГц |
* На сопротивлении нагрузки 50Ом;
** При наибольшем опорном уровне выходного напряжения;
Возможна плавная регулировка выходного напряжения до минус 12 дБ.
Ступенчатая регулировка встроенным аттенюатором через 10 дБ в пределах от 0 до -70дБ.
Нестабильность выходного напряжения за любые 3 часа работы не более +1%
Усилитель
| Коэффициент гармоник**(не более) | Частота | UВЫХ.* |
| 3% | 10Гц-1МГц; | 25В |
| 5% | 1-10МГц | 20В |
* На выходе усилителя при сопротивлении нагрузки 1000Ом;
**При номинальном напряжении;
5. Внешняя синхронизация.
В генераторе предусмотрен режим внешней синхронизации синусоидальным сигналом.
6. Генерация прямоугольного сигнала.
Генератор обеспечивает сигнал прямоугольной формы (меандр) в диапазоне 10Гц-1 МГц.
- размах не менее 10В на нагрузке 50Ом и 20В без нагрузки;
- скважность 2+0.05 10Гц-100кГц, 2+0.2 100кГц-1МГц ;
- длительность фронта среза не превышает 50нс на нагрузке 50 Ом.
7. Питание.
От сети переменного тока 220В 50Гц, 115/220В 400Гц.
8. Потребляемая мощность.
-генератором от сети, не более 60ВА.
-усилителем от сети, не более 35ВА;
9. Масса.
- генератора 8кг.
- усилителя 5кг.
- в укладочном ящике 30 кг
10. Габаритные размеры.
- генератора 312х13х328мм.
- усилителя 160х133х324мм.
