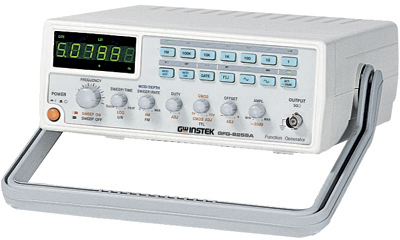

Генератор GFG-8219A
0,3 Гц-3 МГц, синус, треугольник, прямоугольник , свипирование по частоте, цифровая индикация частоты, 10 В на 50 Ом, уровни ТТЛ и КМОП, АМ и ЧМ модуляция, частотомер до 150 МГц, масса 2,1 кг
Генераторы сигналов специальной формы GFG 8215A, GFG 8216A, GFG 8217А, GFG 8219А
GOOD WILL INSTRUMENT CO., LTD.
- Частотный диапазон 0,3 Гц...3 МГц
- Форма сигнала: синус, треугольник, пила, прямоугольник
- Регулировка асимметрии формы сигнала
- Добавление постоянного смещения
- 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
- Функция внешнего управления частотой
- Регулируемый ТТЛ/КМОП-выход
- Цифровой дисплей (кроме 8215)
- Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц (кроме 8215)
- Линейное/логарифмическое свипирование (8217/8219)
- Внутренняя/внешняя АМ/ЧМ-модуляция (8219)
- Выход сигнала синхронизации (8219)
- Выход преобразователя частота-напряжение (8219)
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон |
0,3 Гц … 3 МГц (7 диапазонов) |
|
Погрешность установки |
± (5% + 1 Гц) |
|
|
Амплитуда |
> 10 В (на 50 Ом) |
|
|
Выходное сопротивление |
50 Ом |
|
|
Аттенюатор |
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой |
|
|
Постоянное смещение |
± 5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,2…0,8 (1 МГц) - плавно регулируется |
|
|
Дисплей (кроме 8215) |
6-разрядный, СД-индикаторы |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник |
≤ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), ≤ 35 дБ (200 кГц...3 МГц) |
|
Неравномерность |
≤ 0,3 дБ, (0,3 Гц … 300 кГц), ≤ 0,5 дБ, (300 кГц…3 МГц) |
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
± 2% (0,3 Гц…100 кГц) |
|
Время нарастания/спада |
≤ 100 нс (макс. уровень, 50 Ом) |
|
|
КМОП-ВЫХОД |
Выходной уровень |
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
|
Время нарастания / спада |
≤ 120 нс |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
≥ 3 В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
≤ 25 нс |
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ |
Входное напряжение |
0…(10 ±1)В |
|
Входное сопротивление |
10 кОм |
|
|
СИНХРОВЫХОД (GFG-8219A) |
Выходное напряжение |
0…2 В (0,3 Гц…3 МГц) |
|
СВИПИРОВАНИЕ (GFG-8217A/8219A) |
Глубина свипирования |
100:1 - плавно регулируется |
|
Цикл свипированя |
0,5 с…30 с - плавно регулируется |
|
|
Режимы свипирования |
Линейный/логарифмический (выбирается переключателем) |
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (GFG-8219A) |
Глубина АМ |
0…100% |
|
Частота модуляции |
400 Гц (внутренняя)/0…1 МГц (внешняя) |
|
|
Частота несущей |
100 Гц…3 МГц (-3 дБ) |
|
|
Чувствительность входа |
≤ 10 В (при 100% АМ) |
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (GFG-8219A) |
Девиация частоты |
± 5% |
|
Частота модуляции |
400 Гц (внутренняя) / 0…20 кГц (внешняя) |
|
|
Чувствительность входа |
≤ 10 В (при 10% ЧМ) |
|
|
ЧАСТОТОМЕР (КРОМЕ GFG-8215A) |
Частотный диапазон |
0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
|
Разрешение |
10нГц для предела 1Гц; 0,1Гц для предела 100МГц |
|
|
Стабильность опорн. ген-ра |
±10-5 (23°С ± 5°С) после 30 мин. работы |
|
|
Входной импеданс |
1 МОм / 150 пФ |
|
|
Чувствительность |
≤ 35мВ (5Гц…100МГц), ≤ 45мВ (100МГц…150МГц) |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В ± 15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
Приблизительно 2 кг |
