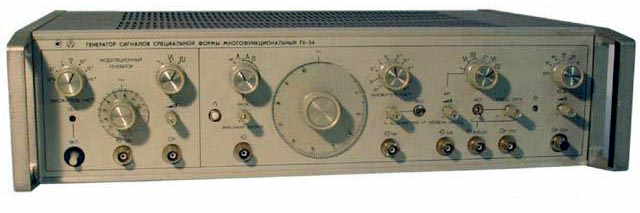

Генератор Г6-34
Г6-34 - источник электрических сигналов в диапазоне инфранизких, низких и высоких частот. Выполнен по схеме генератора с электронным управлением частотой.
Режимы работы: НК. внутренняя и внешняя ЧМ и внешний запуск и пачка с регилируемой начальнои фазой колебании и переменной скважности
Форма выходных сигналов: синусоидальная, треугольная, прямоугольная, треугольная с регулируемым фронтом и срезом, прямоугольная с регулируемым коэффициентом заполнения
Встроенный модуляционный генератор с отдельным выходом
Возможность работы в ИИС
Г6-34 - источник электрических сигналов в диапазоне инфранизких, низких и высоких частот. Выполнен по схеме генератора с электронным управлением частотой.
Характеристики:
| Диапазон частот | 0,001 Гц - 10 МГц |
| Пределы основной погрешности установки частоты | ±1% (0,1 Гц - 100 кГц); ±2% (0,001 - 0,1 Гц и 100 кГц - 1 МГц); ±5% (1 - 10 МГц) |
| Выходное напряжение | 500 мкВ - 5 В (50 Ом) |
| Коэффициент гармоник | 1 % (20 Гц - 1 кГц); 2% (1 - 10 кГц); 3% (10 - 100 кГц) |
| Коэффициент нелинейности сигнала треугольной формы | 2 % (0,001 - 0,1 Гц и 1 - 100 кГц) |
| Длительность фронта и среза сигнала прямоугольной формы | 30 нс |
| Диапазон частот модуляционного генератора | 0,01 Гц-20 кГц |
| Выходное напряжение модуляционного генератора | 0,5-5 В (600 Ом) |
| Потребляемая мощность | 60 В · А |
| Габариты | 490Х135Х475 мм |
| Масса | 13 кг |
